Pajisje tubash me fileto

Pajisjet e tubave me fileto përdoren në sistemet e tubacioneve ku alidhje mekanike me filetoështë e preferuar mbi saldimin, veçanërisht në linjat e vogla-, lidhjet e instrumenteve, degët e shërbimeve, pikat e kullimit dhe ventilimit dhe montimet miqësore për mirëmbajtjen-. Për pajisjet prej çeliku të falsifikuar, baza e zakonshme e specifikimit ështëASME B16.11, me skajet e filetuara të disponueshme nëNPT, BSPT ose BSPP, zakonisht duke mbuluar1/8" deri në 4"dhe klasat e presionit si p.shKlasa 2000, 3000 dhe 6000.

Një montim me fileto nuk duhet të blihet kurrë vetëm nga forma. Tri pikat që kontrollojnë pranimin janëlloji i fillit, klasa e presionit, dheklasa e materialit.

Lloji i fillitduhet të përputhet me tregun e vizatimit dhe pranimit të projektit:

• NPTpërdoret zakonisht në naftën, gazin dhe sistemet e përgjithshme industriale të Amerikës së Veriut.
• BSPTështë gjithashtu një fije konike dhe përdoret gjerësisht në shumë tregje eksporti.
• BSPPështë një fije paralele dhe zakonisht kërkon një rregullim izolues rondele, copë litari ose unazë O- në vend të vetëm ndërhyrjes së fillit.

Klasa e presionitduhet të përputhet me kushtet e projektimit të linjës:

• Klasa 2000
• Klasa 3000
• Klasa 6000

Opsionet e materialevezakonisht zgjidhen sipas kushteve të shërbimit:

• ASTM A105për shërbimin e përgjithshëm të çelikut të karbonit
• ASTM A350 LF2për shërbim me temperaturë të ulët-
• ASTM A182 F304 / F316për shërbim-rezistent ndaj korrozionit
• ASTM A182 F11 / F22 / F91për sistemet e aliazheve me temperaturë të ngritur-

Për blerësit në kërkimgrafiku i dimensioneve të pajisjeve të tubave me fileto, përmbajtja më e dobishme e faqes nuk është një katalog-tabelë e rastësishme me numra të kopjuar. Qasja praktike është të tregojëdiapazoni i përzgjedhjesdhe shpjegoni se qendra e saktë-deri-dhe gjeometria e filetos janë konfirmuar kundërASME B16.11dhe standardin e specifikuar të fillit.

Për dimensionet e sakta, rishikimi i kuotimit ose vizatimit duhet të konfirmojë:

• lloji i montimit
• madhësia nominale
• klasa e presionit
• standardi i fillit
• klasa e materialit

A bashkim tubash me filetimështë një nga pajisjet e falsifikuara më të porositura në tubacione-të vogla. Përdoret për të lidhur dy skajet e tubave me fileto në një drejtim të drejtë dhe shpesh shihet në sistemet e shërbimeve, degët e instrumenteve, paketat e rrëshqitjes dhe punët e zëvendësimit të mirëmbajtjes.

Nga pikëpamja e prokurimit, kontrollet kryesore për bashkimin e tubit me filetim janë:

• standardi i fillit: NPT, BSPT ose BSPP
• klasa e presionit: 3000 ose 6000 janë të zakonshme për-shërbimet e vogla
• klasa e materialit: A105, LF2, F304, F316, etj.
• cilësia e përpunimit: profili i pastër i fillit dhe pranimi i saktë i matësit
• gjurmueshmëria: shënimi dhe MTR i lidhur me numrin e nxehtësisë

Një bashkim tubi me fileto tingëllon i thjeshtë, por nëse lloji i filetimit është i gabuar, pjesa bëhet e papërdorshme në vend. Kjo është arsyeja pse urdhrat e bashkimit duhet të shkruhen gjithmonë në një format të plotë PO, si p.sh.

Shembull:

ASME B16.11, bashkim i plotë me filetim, 1 in, NPT, Klasa 3000, ASTM A105, Sasia ___

Pajisje tubash me fileto 1/2 inçjanë një nga madhësitë më të rirenditura më shpesh në tubacione të vogla-, sepse ato vendosen pikërisht në intervalin ku ka rëndësi komoditeti i instalimit, por dështimi i vulosjes i shkaktuar nga kontrolli i dobët i fillit është ende i zakonshëm. Në projektet aktuale, kjo madhësi përdoret gjerësisht për linjat e fiksimit të instrumenteve-, kolektorët e matësve të presionit, lidhjet e valvulave rrënjësore, pikat e kullimit dhe ventilimit, linjat e marrjes së mostrave, linjat e shkarkimit të vulosjes, degëzimet e dozimit kimik dhe lidhjet kompakte të pajisjes me rrëshqitje.

Për ekipet e prokurimit, ky nuk është një artikull "i vogël dhe i thjeshtë". Shpesh është një nga madhësitë më të lehta për t'u nënvlerësuar dhe një nga më të shpejtat për të krijuar probleme në terren nëse forma e fillit, përpunimi ose zgjedhja e klasës është e gabuar. Një montim 1/2 inç mund të duket i pranueshëm vizualisht, por nësethellësia e fillit, koni, hapi, fundi i kreshtës ose zgavra e hyrjesnuk kontrollohet siç duhet, problemet e instalimit shfaqen menjëherë.

E zakonshmePajisje tubash me fileto 1/2 inçpërfshijnë:

• bashkim- lidhje e drejtë midis dy skajeve të tubit me fileto
• bërrylNdryshimi i drejtimit - në drejtimet kompakte të tubacioneve

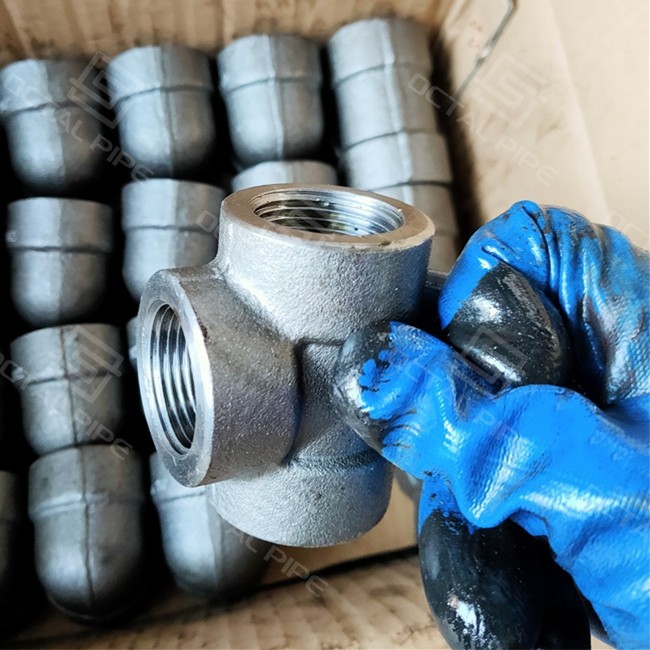

• tee- prizë për matësat, valvulat dhe daljet e shërbimeve-
• bashkim- lidhje e lëvizshme për montime të përshtatshme për mirëmbajtje
• prizë- mbyllja e hapjeve të papërdorura
• kapakMbyllja fundore e - për lidhjet e filetuara nga jashtë
• thithka- pjesë e shkurtër e lidhjes me fileto midis montimeve ose valvulave
• threadolet- degëzoni daljen nga një kokë më e madhe në një-vijë të filetuar të vogël

Pajisje tubash me fileto 1 inçzakonisht përdoren në linja të vogla procesi, rrëshqitje kimike, sisteme të ajrit të kompresuar, sythe të trajtimit të ujit dhe lidhje të degëve të lëvizshme ku ka rëndësi aksesi i mirëmbajtjes. Kjo madhësi është shpesh pika ku blerësit fillojnë të krahasojnë jo vetëm llojin e përshtatjes, por edheKlasa 3000 vs Klasa 6000, çeliku i karbonit kundrejt çelikut inox dhe NPT vs BSPT/BSPP, sepse montimi tani ka një efekt më të drejtpërdrejtë në besueshmërinë e vulosjes, stabilitetin e degëve dhe shërbimin afatgjatë.

Nga pikëpamja e prokurimit,Pajisje tubash me fileto 1 inçnuk duhet të porositet si një përshkrim i thjeshtë i artikullit të stokut. Një PO më e fortë duhet të përcaktojëASME B16.11, lloji i montimit, madhësia 1 inç, standardi i fillit, klasa e presionit, klasa e materialit dhe kërkesat e inspektimit/dokumentit. Në praktikë, problemet më të zakonshme në këtë madhësi janëmospërputhja e fillit, lidhja e hershme gjatë montimit dhe kontrolli i dobët i gjurmueshmërisë, kjo është arsyeja pse blerësit zakonisht i kushtojnë më shumë vëmendjeverifikimi i matësit të fillesë, shënimi dhe shtrirja MTRpara dërgesës.

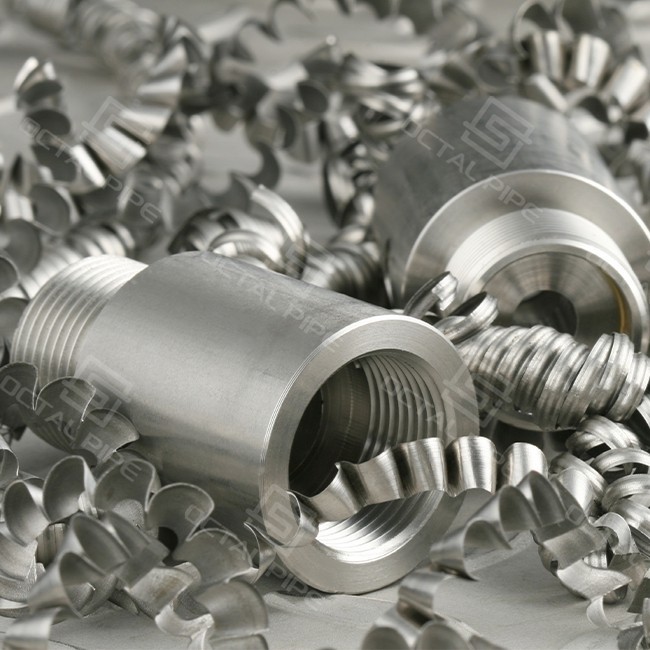

Pajisjet me fileto për shërbimin nën presion zakonisht prodhohen ngaboshllëqe të falsifikuara, e ndjekur nga përpunimi dhe trajtimi termik sipas klasës së materialit. Ky proces ka rëndësi sepse performanca përfundimtare e montimit varet nga më shumë se madhësia nominale. Kjo varet nga:

• integriteti i fillit
• koncentricitet
• trashësia e shpatullave
• lindi vazhdimësi
• kufiri i qëndrueshëm i presionit

Për inspektim, urdhrat e montimit me fileto- me vlerë të lartë duhet të përfshijnë:

• verifikimi i matësit të fillitpër NPT/BSP
• kontrolle dimensionalembi karakteristikat kritike
• kontroll shënjimipër madhësinë, klasën, klasën dhe numrin e nxehtësisë
• Gjurmueshmëria e raportit të testit MTR / mulli
• MT / PTkur kërkohet
• test hidrostatik ose pneumatiknëse specifikohet nga PO ose specifikimi i projektit

Një pajisje e filetuar e tubit është një pajisje e falsifikuar ose e përpunuar me fije tubash të brendshme ose të jashtme që përdoren për të lidhur tubin, valvulat, instrumentet ose daljet e degëve pa saldim. Në sistemet e çelikut të falsifikuar, pajisjet e filetuara zakonisht prodhohen për tëASME B16.11dhe furnizohen në lloje lidhjesh si p.shNPT, BSPT dhe BSPP.

Ato zakonisht përdoren kur projekti ka nevojë për:

• montim më i shpejtë
• zëvendësim më i lehtë
• punë më pak e nxehtë në vend
• instalim kompakt i vogël-
• mirëmbajtje-formancat miqësore të tubacioneve

Në projektet aktuale, pajisjet e filetuara janë të zakonshme nëlinjat e instrumenteve,-lidhjet e degëve me volum të ulët, pajisjet komunale, kanalet e kanalizimeve, ndenjat dhe montimet e montuara me rrëshqitje-ku ka rëndësi montimi i shpejtë dhe lëvizshmëria.

Disavantazhi kryesor i pajisjeve të filetuara është seRezultati i vulosjes varet shumë nga forma e saktë e fillit, praktika e saktë e montimit dhe metoda e duhur e vulosjes. Nëse porositet standardi i gabuar i fillit, lidhja mund të duket e saktë për nga madhësia, por gjithsesi të dështojë gjatë përshtatjes- ose të rrjedhë gjatë shërbimit.

Rreziqet tipike përfshijnë:

• Mospërputhja e NPT dhe BSP
• fijet e dëmtuara gjatë transportit ose instalimit
• përzgjedhje e gabuar e klasës së presionit
• metodë e pamjaftueshme e vulosjes në sistemet paralele të filetimit
• Shtrëngimi i tepërt që dëmton fillin
• dokumentacion i dobët SC që vonon marrjen e pranimit

Kjo nuk do të thotë se pajisjet e filetuara janë jo të besueshme. Do të thotë se kërkojnëdisiplinë më e mirë e specifikimevenga sa supozojnë shumë blerës.

Jo saktësisht. Në sjelljen e kërkimit industrial,baza e tubit të filetuarështë një term më i gjerë dhe më pak i saktë. Mund t'i referohet njëbazamenti i montimit, komponenti mbështetës, pajisja e stilit të fllanxhës së dyshemesë-, hardueri i llambës/kangjellave ose një aksesor strukturor me fileto, ndërsa amontim filetuarnë prokurimin e tubacioneve zakonisht nënkuptohet një komponent që përmban presion- i prodhuar sipas një standardi të caktuar tubacioni si p.sh.ASME B16.11. Me fjalë të tjera, baza e tubit të filetuar mund të jetë një mbështetje mekanike ose një artikull harduerësh, por një montim tubi i filetuar është pjesë ekufiri i presionitdhe duhet të zgjidhet me kontroll teknik shumë më të rreptë.

Ky dallim ka rëndësi në prokurim sepse logjika e blerjes është krejtësisht e ndryshme. Një e vërtetëmontim tubash me filetimduhet të porositet ngalloji i montimit, madhësia nominale, standardi i filetos (NPT / BSPT / BSPP), klasa e presionit (2000 / 3000 / 6000), klasa e materialit dhe kërkesat e inspektimit / dokumentit. Një term i paqartë kërkimi sibaza e tubit të filetuarnuk i tregon furnitorit nëse artikulli është abashkim, bërryl, tee, bashkim, prizë, kapak ose fije, dhe nuk thotë asgjë për klasën, metodën e vulosjes ose gjurmueshmërinë. Në praktikë, ai lloj formulimi i paqartë është një nga mënyrat më të shpejta për të krijuar gabime në kuotim, mospërputhje temash ose vonesa të marrjes.

Për sistemet e tubacioneve, artikulli duhet të përputhet mepresioni i shërbimit, metoda e vulosjes dhe standardi i instalimit, jo vetëm forma vizuale. Një "bazë" e stilit mbështetës- mund të ketë nevojë vetëm për përshtatje dimensionale dhe identifikimin bazë të materialit, ndërsa një montim me fileto duhet gjithashtu të kënaqësaktësia e fillit, vlerësimi i klasës, cilësia e përpunimit, shënimi dhe gjurmueshmëria MTR. Nëse kërkesa aktuale e projektit është tubacioni industrial, përdorimi i "bazës së tubit të filetuar" si termi RFQ është shumë i lirë; rruga më e sigurt është të shkruhet pjesa si e duhurmontim filetuarpërshkrimi.

Një linjë e fortë RFQ duhet të përfshijë detaje të mjaftueshme për të shmangur mospërputhjen e fillit ose klasës. Një format praktik është:

Lloji/modeli i montimit ASME B16.11 + + madhësia + standardi i filetos + klasa e presionit + klasa e materialit + kërkesa për inspektim/dokument + sasia

Shembulli 1
ASME B16.11, bërryl me filetim 90 gradë, 1/2 inç, NPT, Klasa 3000, ASTM A105, MTR kërkohet, Sasia ___

Shembulli 2
ASME B16.11, bashkim i plotë me filetim, 1 in, BSPT, Klasa 6000, ASTM A182 F316, kërkohet MT + MTR, Sasia ___

Shembulli 3
ASME B16.11, tee e barabartë me fileto, 3/4 in, NPT, Klasa 3000, ASTM A350 LF2 CL1, shërbim me temperaturë të ulët{{7}, sasi ___

Për porositë e projektit, shtimi i modelit të saktë të përshtatjes dhe fushës së inspektimit ndihmon në reduktimin e rishikimeve të kuotimeve, mosmarrëveshjeve të marrjes dhe vonesave të instalimit.

Kontakto tani

FAQ



01.Si duhet të specifikohen pajisjet e tubave me filetim në një urdhër blerjeje për të shmangur mospërputhjen?

Një PO e plotë duhet të deklarojëASME B16.11, lloji i montimit,madhësia, standardi i fillit (NPT / BSPT / BSPP), klasa e presionit (2000 / 3000 / 6000), klasa e materialit, sasinë dhe çdo inspektim apo dokument të kërkuar. Kjo është mënyra më e shpejtë për të shmangur mospërputhjen e fijeve dhe refuzimin e QA.

02. Çfarë duhet të kontrollohet në grafikun e dimensioneve të pajisjeve të tubave me filetim përpara se të porosisni?

Blerësit duhet të konfirmojnëmadhësia nominale, klasa e presionit, lloji i fillit dhe lloji i montimitsë pari. Dimensionet e sakta të qendrës-deri-fundit dhe detajet e fillit duhet të verifikohen më pas në përputhje me të zbatueshmettabelat ASME B16.11, sepse dimensionet ndryshojnë sipas llojit, madhësisë dhe klasës.

03. Cili është ndryshimi kryesor midis pajisjeve të tubave të filetuara NPT, BSPT dhe BSPP?

NPTdheBSPTjanë fije konike, ndërsaBSPPështë një fije paralele. Kjo do të thotë se metoda e vulosjes është e ndryshme, dhe këto standarde të fillit janëjo të këmbyeshmenë prokurim. Një pajisje me madhësinë e duhur, por me formën e gabuar të fillit mund të dështojë gjatë instalimit.

04.Çfarë duhet të kontrollohet kur blini një bashkim tubash me filetim, veçanërisht në përmasat 1/2 inç dhe 1 inç?

Për njëbashkim tubash me filetim, sidomosPajisje tubash me fileto 1/2 inçdhePajisje tubash me fileto 1 inç, kontrollet kryesore janëPranimi i matësit të fillit, klasa e presionit, klasa e materialit, cilësia e përpunimit dhe gjurmueshmëria. Në këto madhësi-të vogla të vogla, saktësia e filetos ndikon drejtpërdrejt në vulosjen dhe shpejtësinë e montimit.

05.Cilat dokumente inspektimi janë më të rëndësishmet për pajisjet e tubave me fileto përpara dërgesës?

Kontrollet më të rëndësishme para{0}}dërgimit janëgo/no-shko verifikimi i matësit të temave, inspektimi dimensional, konfirmimi i shënjimit dheMTR / gjurmueshmëria e numrit të nxehtësisë. Për shërbim- me rrezik më të lartë, blerësit mund të kërkojnë gjithashtuMT/PTosetestim hidrostatik/pneumatikpër të reduktuar mosmarrëveshjet e marrjes dhe vonesat e instalimit.
