Pajisje saldimi me prapanicë

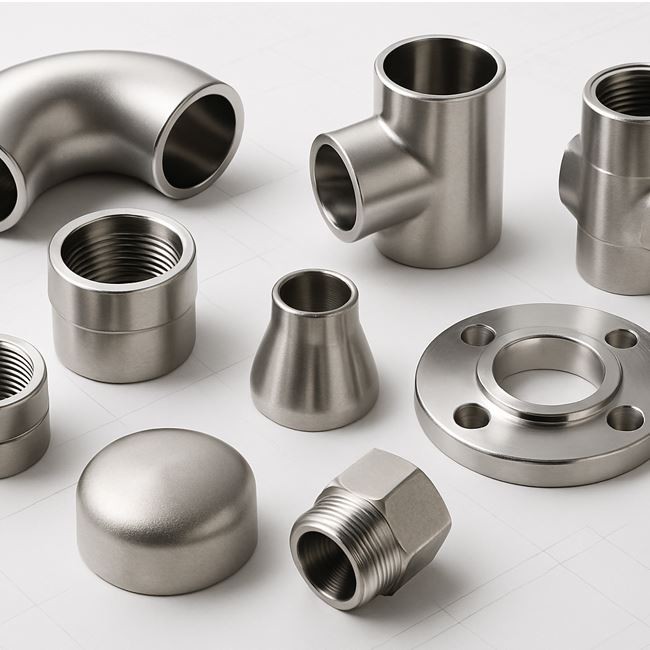

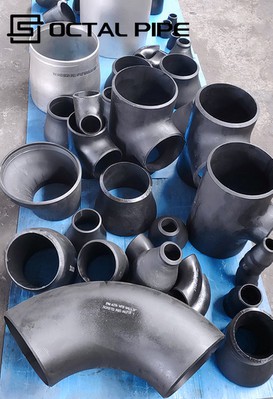

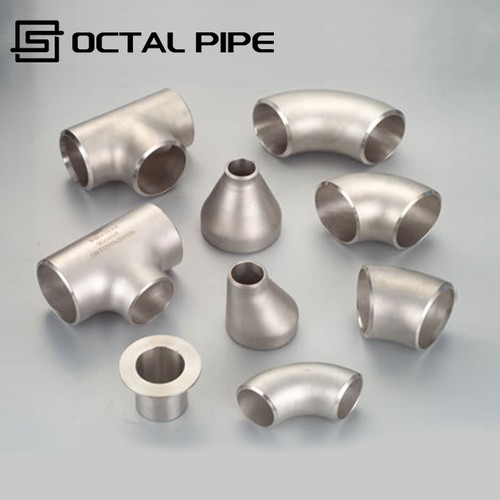

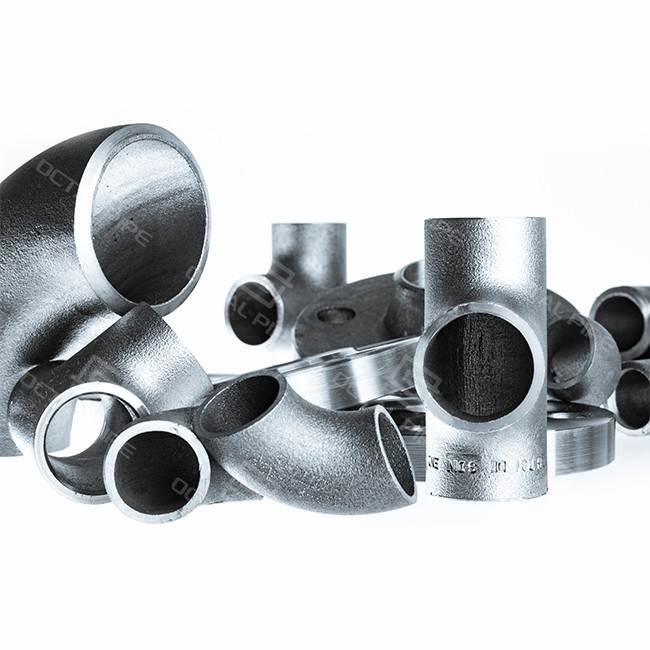

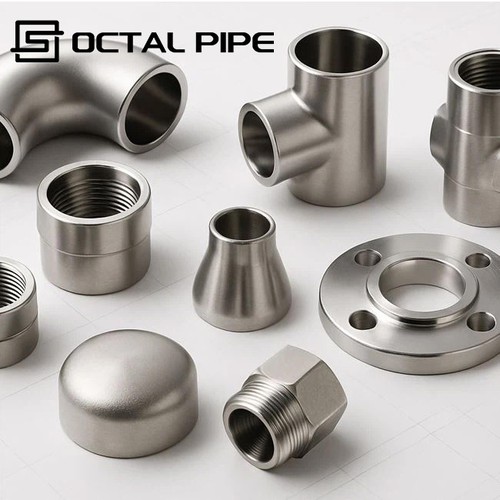

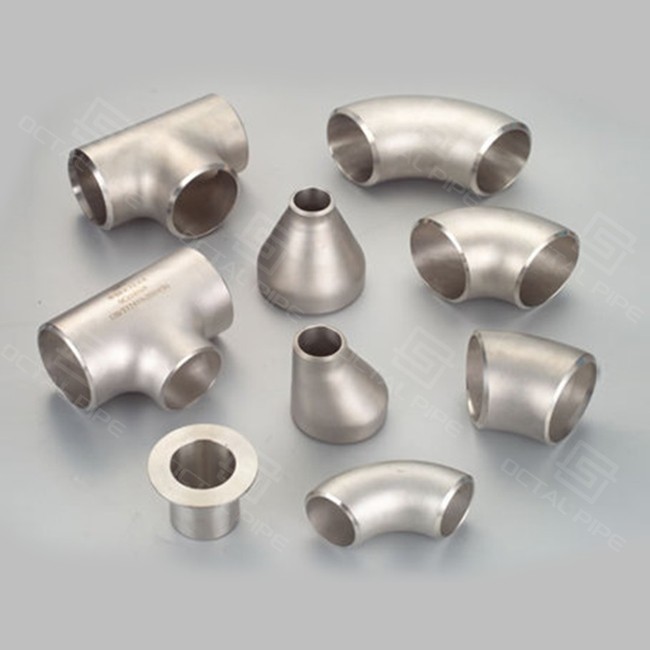

Pajisje saldimi me prapanicëjanë përbërës të fundit të saldimit (bërryla, majë, reduktues, kapele, skajet e cungëve) që përdoren për të ndërtuar nyje të salduara me penetrim të plotë- në linjat e procesit dhe të transmetimit. Vlera kryesore e prokurimit tëpajisje saldimi me prapanicëështë përsëritshmëria dimensionale-qendër-për-përfundimin, gjeometrinë e pjerrësisë dhe planifikimin e shtrirjes-kështu që saldimi në terren, NDT dhe vënia në punë mund të ndjekin ITP pa ripunim-përshtatshëm. Octal Pipe furnizon pajisje në përputhje me ASME/ASTM/EN me trajtim të dokumentuar të nxehtësisë, opsione NDT dhe MTC të gjurmueshme për lëshimin e projektit

Tub oktalprodhonpajisje të tubave të saldimit të prapanicëspër projektet e naftës dhe gazit, petrokimike, energjitike dhe ujit. Ne prodhojmë DN15–DN1200 inçeliku i karbonit (ASTM A234 WPB/WPC, P235GH), çeliku i aliazhuar (ASTM A234 WP11/WP22, P91/P92) dhe çelik inox (ASTM A403 WP304/304L/316/316L), me kapacitet mujor 10000 ton.

Prodhimi dhe Kontrolli i Cilësisë:

• Formuar dhe trajtuar me nxehtësi- për forcë dhe qëndrueshmëri të qëndrueshme
• Kontrollet e dimensioneve duke përdorur kalibrat, mikrometrat dhe matësat për të siguruar përshtatjen e duhur
• Inspektim UT (ultrasonik) për cilësinë e saldimit, me100% e saldimeve të verifikuara defekte-pa pagesë
• Testimi i materialit me spektrometra dhe makineri testuese mekanike për të verifikuar përbërjen kimike dhe vetitë mekanike

Mbështetja teknike përfshin:

• Zgjedhja e materialit dhe planit të duhur për mjedise me presion të lartë ose gërryes
• Këshillimi për praktikat e saldimit dhe instalimit për rrjedhje të qetë dhe jetë të gjatë shërbimi

Pajisjet tona janë përdorur në projektet EPC në Lindjen e Mesme, Afrikë dhe Amerikë, duke përmbushur standardet ASME, ASTM dhe ISO, dhe janë dorëzuar sipas planeve të projekteve.

Madhësitë: ½″ – 48″

Trashësia e murit: SCH 5 në SCH XXS

Fundet: të pjerrëta (standarde), skaje të thjeshta (të veçanta)

E përputhshme me fllanxhat, valvulat dhe gypat në sistemet e integruara

1. Formimi (falsifikim / presim i nxehtë):boshllëku i montimit është formuar në formën e bërrylit/tip/reduktuesit. Ky hap përcakton kryesisht uniformitetin e murit dhe gjeometrinë bazë, kjo është arsyeja pse ndikon drejtpërdrejt në përshtatje-pajisje të tubave të saldimit të prapanicës.
2. Prerje dhe formësim:boshllëku i formuar shkurtohet dhe profilizohet në dimensionet e synuara (p.sh. nga qendra-deri në-fund dhe gjatësia e përgjithshme). Forma e vazhdueshme e mban fabrikimin e bobinës të përsëritur-veçanërisht në punimet me rrëshqitje me shumë nyje të përsëritura.
3. Prerja dhe përgatitja e fundit:skajet e saldimit përpunohen në profilin e kërkuar të pjerrësisë dhe katrorin e skajit. Përgatitja e qëndrueshme në fund i ndihmon salduesit të mbajnë një gjendje të qëndrueshme rrënjë; bëhet edhe më e ndjeshme kurpajisje të tubit të saldimit të prapanicësjanë të renditura nga OD×WT dhe pritet përshtatje e ngushtë- lart.
4. Trajtimi termik (sipas klasës së materialit):normalizimi/pjekja/pjekja me tretësirë ​​zbatohet siç kërkohet nga materiali dhe standardi. Përpajisje të tubave të saldimit me çelik inox, trajtimi i saktë termik është pjesë e bazës së lirimit për saldueshmërinë dhe pajtueshmërinë me pronën.
5. Mbarimi i sipërfaqes + lëshimi përfundimtar:pajisjet e pandryshkshme zakonisht turshihen/ pastrohen, më pas pjesa inspektohet, shënohet dhe lëshohet me dokumentacion të gjurmueshëm (MTC/hartë e lotit) në mënyrë që dërgesa të mund të pranohet si e kontrolluarpajisje saldimi me prapanicë, jo të përziera copa të lirshme.

Octal Pipe zbaton një program gjithëpërfshirës të kontrollit të cilësisë me shumë-faza, nga lënda e parë deri tek montimi i përfunduar:

1. Prodhim i qëndrueshëm me volum të lartë-:Octal Pipe kryen linja të shumta formuese gjatë gjithë vitit-për të mbajtur furnizimin e qëndrueshëm për paketat EPC me shumicë-bërrylat, majërat, reduktuesit dhe kapakët-pa krijuar presion të orarit në vend.
2. Cilësia e përsëritshme e përshtatjes-:Kontrolli i procesit fokusohet në përmasat që saldatorët ndjejnë në të vërtetë në terren-uniformiteti i trashësisë së murit, kontrolli i ovalitetit dhe gjeometria konsistente e pjerrësisë-kështu që pajisjet e gypave të saldimit të kraharorit të përputhen pastër me skajet e tubit dhe të reduktojnë bluarjen/ripunimin gjatë saldimit.
3. Konsistenca e përgatitjes së fundit të linjës- (pjerrësia si një dalje e kontrolluar):Në vend që ta trajtojë pjerrësinë si një hap "-minuta e fundit", Octal Pipe përdor stacione të dedikuara me pamje nga fundi-/pjerrësia me kontrolle të këndit/tokës, duke e mbajtur profilin e pjerrësisë në përputhje me shumë-kështu që kushtet rrënjësore të qëndrojnë të qëndrueshme gjatë pranimit të saldimit nga RT/UT-.
4. Disiplinë formimi + trajtimi termik-në nivel linje:Bërrylat/bishtet/reduktuesit prodhohen nëpërmjet rrugëve të kontrolluara të formimit dhe cikleve të trajtimit të nxehtësisë{0}përputhshme (normalizimi/pjekja/pjekja me tretësirë ​​sipas shkallës), me gjurmueshmëri të grupit të ruajtur në çdo stacion-kështu që vetitë mekanike dhe saldueshmëria janë të përsëritshme, jo të varura nga zakoni i operatorit.
5. Mbështetje inxhinierike që parandalon gabimet e porositjes:Përpara dërgesës, Octal Pipe mund të rishikojë izometrikët/MTO për të konfirmuar LR/SR, orientimin koncentrik kundrejt ekscentrik, kalimet e orarit dhe{0}}kërkesat e përgatitjes për fund-duke shmangur vonesat e "llopit të gabuar të montimit" që zakonisht shfaqen vetëm në përshtatje-lart.
6. Eksporto-mbrojtje të gatshme:Shenjat e standardizuara, mbrojtja e skajit dhe paketimi i paketave/arkave i mbajnë të mbrojtura pjerrëzat dhe fytyrat e vulosjes gjatë trajtimit, kështu që pajisjet mbërrijnë gati për marrjen e inspektimit dhe saldimit në vend që- të preken.

Pajisjet e saldimit me prapanicë (pako tubash bazë):

• Nëpajisje të tubave të saldimit të prapanicës, pika kryesore e kontrollit ështëpërafrimi i orarit-përshtatja duhet të përputhet me familjen OD/WT të tubit, në mënyrë që saldatori të mos detyrohet ta "përshtatë" duke bluar tokën e rrënjës ose duke hapur hendekun. Në paketat Octal Pipe, ne zakonisht konfirmojmëOrari NPS + (ose OD×WT)dhe kyçni standardin e montimit (p.sh., B16.9) në mënyrë që përqendroni-për-përfundimin dhe gjeometrinë e pjerrët të qëndrojë konsistente përgjatë rrjedhës së bobinës.

Pajisjet e tubit të saldimit me prapanicë (rreziku i mospërputhjes së tubit OD):

• Pajisjet e tubit të saldimit me prapanicëjanë ato ku projektet humbasin kohë sepse "formulimi i madhësisë" mund të fshehë sisteme të ndryshme OD. BOM-et e bazuara në tub- shpesh citojnëOD×WT direkt, ndërsa përdorin BOM të bazuara në tub-NPS/SCH-dhe një mospërputhje e vogël bëhet një problem i madh-përshtatjeje kur shumë nyje janë-të salduara orbitale ose të parafabrikuara në rrëshqitje. Rregullimi praktik është i thjeshtë: trajtojini pajisjet e tubave siKomponentët e kontrolluar nga OD-dhe specifikoni standardin OD të tubit të çiftëzimit (dhe OD×WT të saktë) në PO, jo vetëm një madhësi nominale.

Pajisjet e tubave të saldimit të pasme prej çeliku inox (rreziku i çlirimit nuk është vetëm i shkallës):

• Përpajisje të tubave të saldimit me çelik inox, dështimi i zakonshëm nuk është "i gabuar 316L"-është surpriza e lëshimit dhe e fabrikimit: gjendja e sipërfaqes që njolloset gjatë ruajtjes, nxehtësia-ndikuan probleme që komplikojnë saldimin dhe gjurmueshmëria e përzier-që ngadalëson marrjen e inspektimit. Octal Pipe e mban kontrollin e lirimit të montimit inoks-miqësor duke e lidhur PO meqartësia e shkallës (304L/316L)pluspritja e përfundimit/pastrimit, dhe transporti meharta e lotit (shënjimi → MTC)kështu që pajisjet mund të vendosen sipas nxehtësisë dhe madhësisë pa ri-radhitur në dyshemenë e dyqanit.

• Lidhja e mbylljes- në një linjë rafti të drejtpërdrejtë (përmirësime në fushë kafe):

Ekuipazhet zakonisht futenBërryla LR 90 gradë + majë reduktuesepër të ridrejtuar rreth mbështetësve, për të shtuar ngritje-instrumenti ose për të lidhur një rrëshqitje të re në një kokë ekzistuese gjatë një dritareje të shkurtër ndërprerjeje. Sfida "e vërtetë" është përshtatja-rritja e shpejtësisë-nëseqendër-deri në-fundose pjerrësia është e paqëndrueshme, saldatorët përfundojnë duke bluar boshllëkun e tokës/rrënjës dhe bashkimi bëhet më i vështirë për të kaluar RT/UT. Në paketat Octal Pipe, ne zakonisht vendosim pajisjet në skenëLista e linjave ISO(madhësia/programi/materiali), kështu që ekipi i saldimit mund të zgjedhë grupin e duhur të bërrylit/tipeve për bobina pa përzierjen e mureve.

• Parafabrikimi i bobinës së tubave për rrëshqitje modulare (saldime të përsëritura, toleranca të ngushta):

Dyqanet e rrëshqitjes kanë qindra fuga të përsëritura-zvogëlues koncentrikë, kapele, majë dhe bërryla me rreze të shkurtër--ku një orar i gabuar mund të kalojë në ripërpunim në një grup të tërë. Në praktikë, rreziku është tranzicioni "i hollë-në-të trashë" që detyrojnë ndryshimet e parametrave në mes-prodhimit dhe prodhimit të ngadaltë. Octal Pipe mbështet fabrikimin e rrëshqitjes duke e lidhur PO meNPS/SCH (ose OD×WT)dhe duke ofruar pajisje me shenja të qarta dhe shumë-paketë lëshimi të hartuara, në mënyrë që bobinat të qëndrojnë të qëndrueshme nga saldimi i parë deri në hidrotestin përfundimtar.

• Punimet e procesit të thithjes / të kullimit të pompës (pajisje të ndjeshme me orientim-):

Në stacionet e pompimit dhe njësitë e procesit,reduktues ekscentrikëpërdoren posaçërisht për të shmangur xhepat e ajrit dhe për të mbajtur thithjen e qëndrueshme-zakonishti sheshtë-në-sipër (FOT)në linjat e thithjes horizontale dhe reduktuesit/tezat e orientuara përdoren për të mbajtur shpatet e kullimit. Dhimbja e frontit të punës nuk është "reduktuesi ekziston", është se reduktuesi arrin pa orientim të përcaktuar, kështu që ekipi i fushës e kthen gabim dhe më vonë ndjek problemet e dridhjeve/kavitacionit ose kullimit. Octal Pipe shpesh konfirmon kërkesën e orientimit të reduktuesit (FOT/FOB) gjatë citimit për të parandaluar korrigjimin e vendit të shmangshëm.

• Titujt e shërbimeve me temperaturë të lartë-(avulli, transferimi i nxehtësisë-, lidhjet e ngrohësit):

Këto paketa mbështeten shumë në reduktues, majë dhe bërryla që duhet të përputhen me oraret e tubave të aliazhit dhe gjendjet e trajtimit të nxehtësisë-. Fokusi i inspektimit është zakonishtgjurmueshmëria e materialit + nxehtësia-prova e trajtimit + shtrirja e NDTsepse pronarët nuk duan pajisje pa dokumente të instaluara në një kokë që do të qarkullojë termikisht për vite me rradhë. Octal Pipe zakonisht dërgon pjesë të montimit të aliazhit me dëshmitë e lëshimit të përcaktuara në shenja, në mënyrë që inspektimi i pronarit të mund të pastrojë grupin pa pika mbajtjeje.

Kontakto tani

FAQ



Pyetje: Pajisjet e saldimit me prapanicë kundrejt pajisjes së tubit të saldimit me prapanicë kundrejt pajisjes së tubit të saldimit prapa - cili është ndryshimi?

A:Në shumicën e specifikimeve,pajisje të tubave të saldimit të prapanicësjanë të përmasave ngaOrari NPS/DN +(OD është fiksuar për çdo NPS, muri drejtohet sipas planit).Pajisjet e tubit të saldimit me prapanicëjanë të përmasave ngatub aktual OD + mur, kështu që një "tub 2 inç" nuk është e njëjta gjuhë me "tub NPS 2". Nëse lista juaj e linjës është me tuba (instrumentacion/tub sanitar/mekanik), PO duhet të tregojëtub OD + mur + standardpër të shmangur mospërputhjen e-përshtatjes.

Pyetje: Me çfarë pjerrësi vijnë zakonisht pajisjet e tubave të saldimit (dhe çfarë duhet të kontrollohet përpara se të vendosen-)?

A:Zakonisht vijon përgatitja standarde e fundit të saldimit-ASME B16.25: a 37,5 gradë ± 2,5 gradëkënd i pjerrët (për anë) me një tipikfaqja e rrënjës (toka) rreth 1,6 ± 0,8 mm(dimensionet ndryshojnë sipas stilit të fundit). Në vend, kontrollet më të shpejta të "parandalimit të ripunimit" janëkëndi i pjerrët + konsistenca e tokës + katrori i fundit, sepse këto drejtojnë gjendjen e rrënjës dhe pranimin RT/UT në kalimin e parë.

Pyetje: Sa i hollë mund të krahasohet një montim B16.9 me orarin e tubit (kontrolli i trashësisë së murit)?

A:PërASME B16.9pajisje saldimi me prapanicë-, standardi thërret atrashësia minimale e murit prej 87.5%(përveç nëse blerësi specifikon një tolerancë të ndryshme). Praktikisht, kjo është arsyeja pse blerësit duhet të specifikojnëmadhësia + orari + standardi, dhe për bobinat kritike shtoni një shënim përkontrolli i trashësisë së zonës fund-(ku përputhshmëria me OD/ID mund të kërkojë trashësi lokale).

Pyetje: Çfarë duhet të specifikohet për pajisjet e tubave të saldimit të pasme prej çeliku inoks për të shmangur lëshimet e shkallës së gabuar- (304L vs 316L)?

A:SpecifikoniASTM A403/A403Mnota në mënyrë eksplicite (p.sh.WP304L / WP316L) dhe kërkojnëshënjimi + gjurmueshmëria e nxehtësisë / lotitkështu që inspektimi pranues mund të përputhet me përshtatjen → MTC → ngrohjen. Shënimi ASME B16.9 përfshin artikuj të tillë siidentifikimin e prodhuesit, identifikimin e materialit dhe madhësinë; për projekte me nota të përziera-, shtoniKërkesat e PMI(p.sh., PMI për shumë nxehtësi- ose 100% në artikujt kritikë të caktuar). Në paketat e furnizimit me tuba oktal, raportet e PMI-së dhe harta e sasisë së nxehtësisë{5}}mund të përfshihen me grupin MTC kur kërkohet.

Certifikatat



Certifikata CE

Certifikata ISO 9001

Certifikata API Q1

Certifikata ABS

Certifikata AP-5L

Certifikata API-5CT



Standardet:ASME B16.9, ASTM A234, ASTM A403

Materialet:Karboni, aliazh, inox, çeliku i dyfishtë

Madhësitë: ½″ – 48″

Oraret e murit:SCH 5 – XXS

Llojet:Bërryl, Tee, Reduktues, Kapak, Kryq, Fund cung

Lidhjet:Saldim me prapanicë (standarde), fole/fije (madhësi më të vogla)
