Clad Pipe Fittings

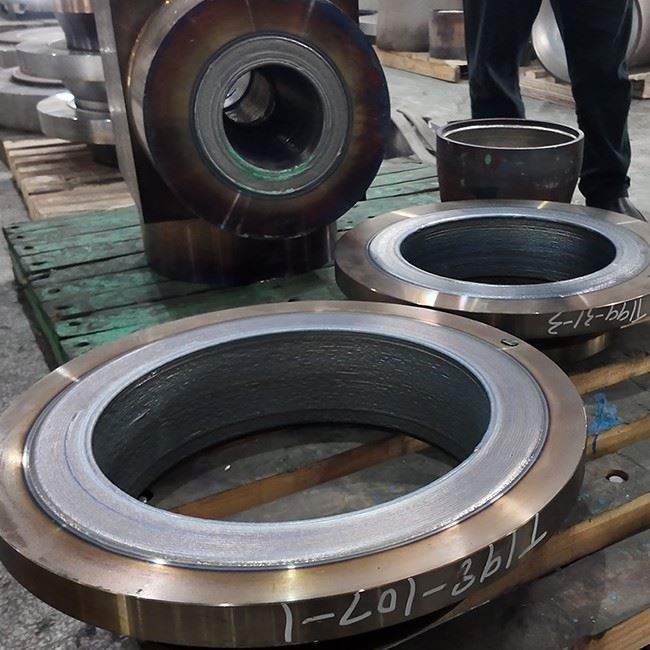

Clad Pipe Fittings1

Pajisje tubash të veshura

Konstruksioni bimetalik: Mbështetje çeliku me karbon për forcë, shtresa e brendshme CRA (Aliazh rezistent ndaj korrozionit{{0}) për mbrojtje.
Metodat e avancuara të lidhjes: Lidhja me shpërthim, mbivendosja e saldimit, ngjitja e rrotullës së nxehtë dhe rreshtimi mekanik sigurojnë ngjitje të qëndrueshme metalurgjike.
Gama e gjerë e llojeve: bërryla, majë, reduktues, kapele dhe fllanxha të disponueshme me veshje ose rreshtim CRA. Materiale me performancë të lartë-: Çelik inox 316L, Inconel 625, Aliazh 825, Duplex 2205 dhe më shumë.
Rezistencë superiore ndaj korrozionit: Performancë e shkëlqyer në mjedise të pasura me H2S, CO₂ dhe{0}}kloride.

Dërgo Kërkesë

Hyrje e produktit

Cilat janë pajisjet e tubave të veshura

Pajisje tubash të veshurajanë komponentë të specializuar që përdoren për të lidhur seksione tëTuba të veshur ose të rreshtuar me CRA (-Aliazh rezistent ndaj korrozionit).në sistemet e proceseve kritike.
Ato kombinojnë dy materiale në një strukturë të vetme-përformancë të lartë: akarbon-shtresa mbështetëse çelikuqë siguron forcë mekanike, dhe njëShtresa e brendshme e aliazhit (CRA) rezistente ndaj korrozionit--të tilla si çelik inox 316L, Inconel 625 ose Aliazh 825-që mbron nga sulmet kimike.

Ky dizajn bimetalik siguron që pajisjet t'i rezistojnë presionit të lartë, temperaturës së ngritur dhe mediave gërryese duke ruajtur integritetin strukturor dhe efikasitetin e kostos.

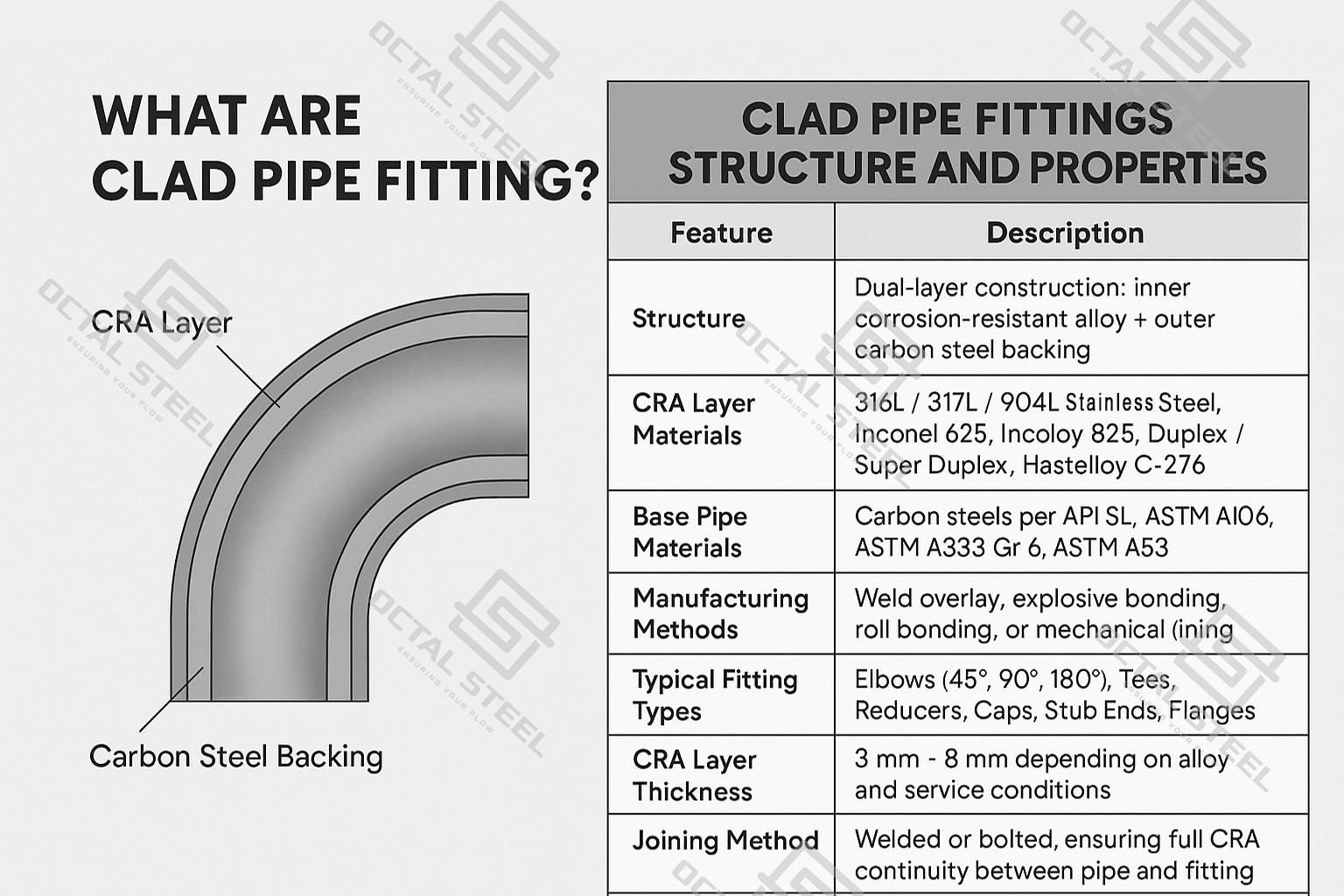

product-1536-1024

Teknologjia e ndërtimit dhe lidhjes

Shtresa CRA është e lidhur në mënyrë metalurgjike ose e veshur mekanikisht me bazën e çelikut të karbonit-përmes proceseve të avancuara të fabrikimit.
Metodat e zakonshme përfshijnë:

Procesi	Përshkrimi	Aplikim tipik
Lidhja e shpërthimit	Lidhja e{0}}shpërthimit me energji të lartë formon një ndërfaqe të fortë metalurgjike midis CRA dhe çelikut bazë.	Bërryla me diametër të madh-, majë, reduktues
Mbivendosje saldimi (Veshje)	aliazh CRA i depozituar me saldim automatik; siguron trashësi uniforme dhe ngjitje të ngushtë.	Pajisje të përmasave të vogla- deri-, fllanxha
Lidhja e rrotullës së nxehtë	CRA dhe pllaka bazë bashkë-rrokullisen nën nxehtësi dhe presion për të prodhuar pllakë të veshur.	Bërrylat e tubave dhe kokat e enëve
Rreshtim mekanik	Astar i hollë CRA i futur mekanikisht dhe i zgjeruar brenda tubit mbështetës.	Shërbimi pa-presion ose i moderuar-

Çdo metodë ofron avantazhe të dallueshme në kontrollin e trashësisë, forcën e lidhjes dhe saktësinë e dimensioneve. Zgjedhja varet nga mjedisi i shërbimit, temperatura e projektimit dhe specifikimet e projektit.

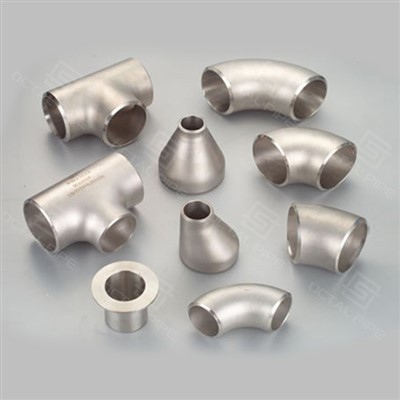

Llojet e zakonshme të montimit të tubave të veshur

Bërrylat (LR / SR 45 gradë dhe 90 gradë):Ndryshoni drejtimin e rrjedhës duke ruajtur mbrojtjen nga korrozioni.

Tees dhe kryqe:Lidhni tubacione të shumta në shërbimin e mediave korrozive.

Reduktuesit (koncentrikë / ekscentrikë):Kalimi midis diametrave të ndryshëm me rreshtim CRA pa probleme.

Kapelet dhe mbylljet fundore:Siguroni vulosje-rezistente ndaj korrozionit për përfundimet e procesit.

Fllanxhat:Saldoni-mbivendosje ose fllanxha integrale CRA për lidhje të sigurta dhe të mbrojtura nga rrjedhjet-.

Të gjitha pajisjet janë të dizajnuara përASME B16.9, MSS SP-75 dhe ASTM A234 / A403 / B366standardet, duke siguruar përputhshmëri me sistemet ekzistuese të tubacioneve.

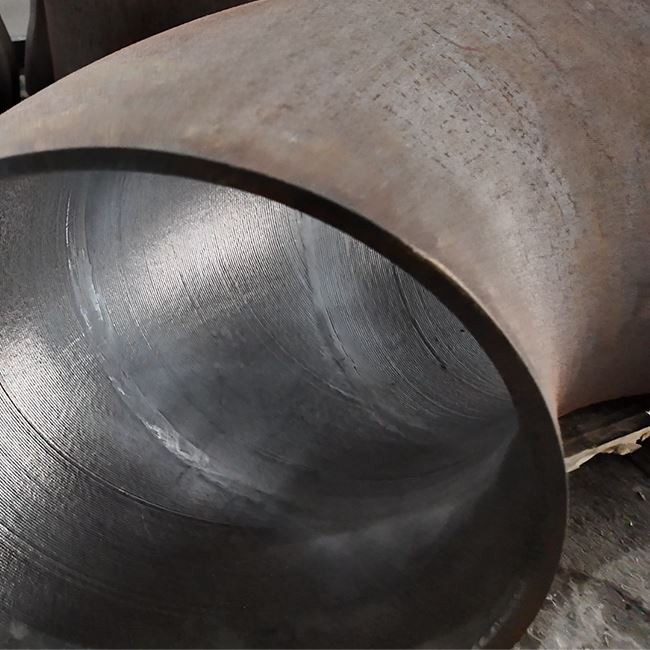

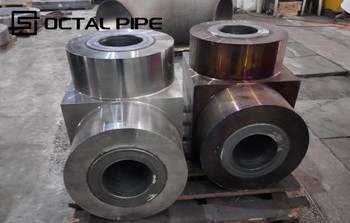

Clad pipe fittings elbow with corrosion-resistant alloy (CRA) inner layer and carbon steel outer body CRA-clad flange (clad pipe fitting) CRA-lined clad pipe fittings forged blocks (corrosion-resistant alloy cladding)

Përzgjedhja e materialit

Materiali mbështetës (çeliku bazë)	CRA / Materiali i veshjes (shtresa rezistente ndaj korrozionit-)
ASTM A105 / A350 LF2 (Çeliku i karbonit)	Çelik inox 304L / 316L
ASTM A694 F52 – F65	Çelik inox dupleks 2205 / 2507
ASTM A182 F22 / F11	Aliazhet me bazë nikel-625 / 825
ASTM A516 Gr. 60 / 70	Aliazh C276 / C22

Shtresa e jashtme e karbonit-çeliku siguron forcë dhe saldim, ndërsa shtresa e brendshme CRA rezistongropa e shkaktuar nga klorid-, korrozioni i thartë-nga gazi dhe sulmi me acid-një bilanc që zvogëlon koston totale të projektit krahasuar me pajisje të forta aliazh-.

Prodhimi dhe Sigurimi i Cilësisë

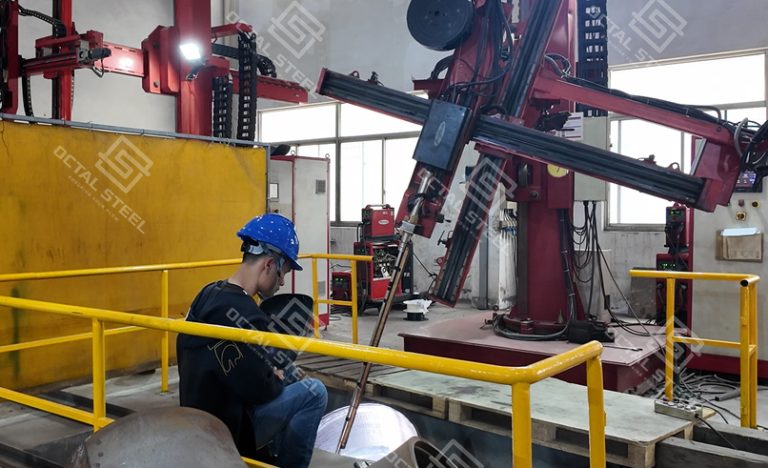

Çdo pajisje e veshur është fabrikuar duke përdorur sisteme të formimit të saktë dhe saldimit të automatizuar. Cilësia sigurohet nëpërmjet:

Inspektimi dimensionalpër ASME B16.9

Ekzaminimi tejzanor/radiografiktë lidhjes dhe tegelave të saldimit

Ekzaminimi i grimcave me ngjyra-depërtues dhe magnetik-për defekte sipërfaqësore

Testimi i presionit hidrostatikpër verifikimin e rrjedhjeve

Inspektimi vizual dhe i trashësisëtë uniformitetit të shtresës CRA

Të gjitha produktet furnizohen me të plotaCertifikatat e provës së mullirit (MTC)dhe raportet e inspektimit- të palëve të treta sipas kërkesës.

Përparësitë e montimit të tubave të veshur

product-768-468

Të rëndësishmeuljen e kostoskundrejt pajisjeve të plota CRA

Superiorerezistenca ndaj korrozionitnë mjedise-me gaz dhe ujë deti

E shkëlqyeshmeForca strukturore dhe integriteti i presionit

Lartëfleksibiliteti i fabrikimitpër dizajne me porosi

Zgjeruarjetëgjatësia e shërbimit dhe kostot e reduktuara të mirëmbajtjes

Këto veti i bëjnë pajisjet e veshura ideale përplatformat në det të hapur, rafineritë, linjat e rrjedhës nënujore dhe objektet e përpunimit kimik-ku qëndrueshmëria mekanike dhe rezistenca ndaj korrozionit janë thelbësore.

Aplikacionet tipike

Tubacionet në det të hapur të naftës dhe gazit dhe linjat e rrjedhës nënujore

Rafineri në tokë, impiante petrokimike dhe trajtimi të gazit

Sistemet e injektimit dhe shkripëzimit të ujit-

Tubacionet e-prodhimit dhe shkëmbyesit të nxehtësisë-

Pajisjet e veshura janë veçanërisht të vlefshme aty ku mjedisi i procesit përmbanshëllirë që përmban H2S, CO2 ose-klorur, dhe ku sistemet me aliazh të plotë-do të ishin tepër të shtrenjta.

Standardet dhe Specifikimet

product-768-468

Octal Pipe prodhon dhe furnizon pajisje tubash të veshura sipas:

ASTM A234 / A403 / B366– Kërkesat për përbërjen materiale dhe kimike

ASME B16.9 / B16.11– Kontrolli i dimensioneve dhe i tolerancës

API 5LD / ISO 15590-1– Sistemet e tubave të veshura dhe të rreshtuara me CRA-

NACE MR0175 / ISO 15156– Përputhshmëri e keqe- e shërbimit për mjediset H₂S

DNV GL RP-F112– Udhëzimet e projektimit dhe testimit të tubacionit në det të hapur

Të gjitha materialet plotësojnë ose tejkalojnë kodet specifike të projektit-dhe specifikimet ndërkombëtare.

Përmbledhje - Pse të zgjidhni tubin oktal

NëTub oktal, ne jemi te specializuar në prodhim dhe furnizimPajisje tubash të veshura dhe të rreshtuara me CRA-për mjedise sfiduese në të gjithë sektorët e naftës, gazit dhe petrokimisë.
Nëpërmjet teknologjive të avancuara të veshjes, kontrollit të rreptë të procesit dhe sigurimit të cilësisë së certifikuar, produktet tona ofrojnë njëalternativë me kosto-efektivepër zgjidhje të forta aliazhi- pa kompromentuar besueshmërinë.

Ekipi ynë inxhinierik mbështet projektet globale EPC me dokumentacion të plotë teknik, shpërndarje të shpejtë dhe cilësi të qëndrueshme-duke ndihmuar partnerët tanë të ndërtojnë sisteme tubacioni më të sigurt-që zgjasin.

Kontakto tani
