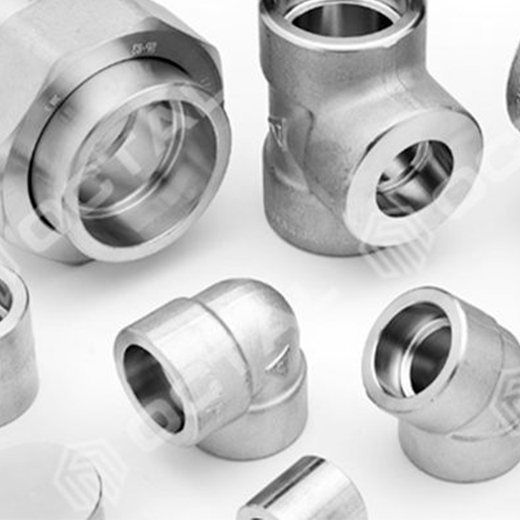

Pajisjet e tubit të saldimit me fole

Pajisjet e saldimit me fole përdoren aty ku linjat me diametër të vogël-dhe-presion të lartë kërkojnë një lidhje kompakte dhe të mbyllur përgjithmonë. Fundi i tubit vendoset drejtpërdrejt në një fole të përpunuar me saktësi-dhe një saldim me fileto e mbyll bashkimin në vend-duke siguruar forcë të shkëlqyer me kërkesa minimale për hapësirë.

Prodhuar nga çeliku me karbon të falsifikuar dhe çeliku të aliazhuar si p.shASTM A105, A350 LF2 dhe A182 F11/F22/F304/F316, këto pajisje ofrojnë densitet dhe qëndrueshmëri më të lartë se alternativat e derdhura ose të fabrikuara. Çdo pjesë prodhohet nëASME B16.11, me toleranca të ngushta dimensionale dhe profile të brendshme të lëmuara për të ruajtur efikasitetin e rrjedhës.

Octal Pipe furnizon bashkime saldimi me fole, bërryla, majë, reduktues, bashkime, kapele dhe fllanxha për naftë dhe gaz, kimikate, prodhimin e energjisë dhe aplikime në det të hapur. Të gjitha artikujt i nënshtroheninspektimi vizual, kontrollet e dimensioneve, testet e fortësisë dhe gjurmueshmëria e materialit me MTC, duke siguruar pajtueshmëri me linjat kritike të shërbimit.

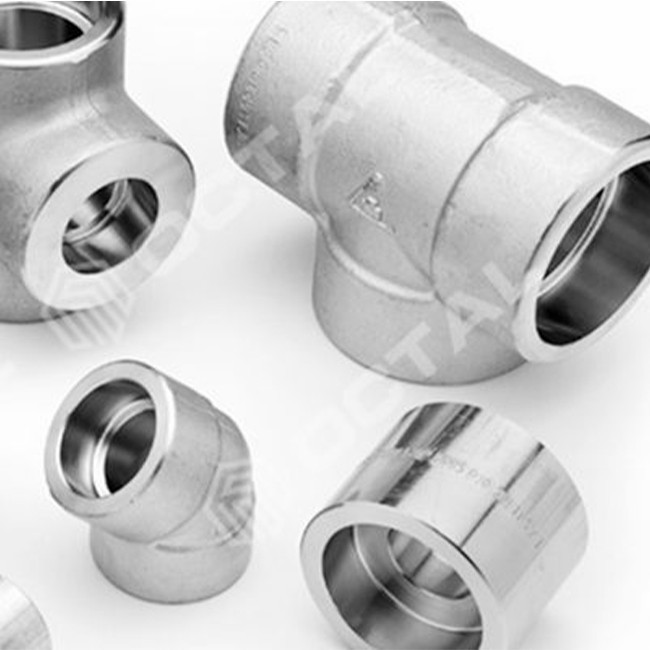

• Bashkim saldimi me fole (bashkim SW)– për bashkimin e sigurt të dy tubave.
• Reduktues i saldimit me fole– e disponueshme në modele koncentrike dhe ekscentrike.
• Bërryli i saldimit me fole (Bërryli SW)– 45 gradë, 90 gradë; drejton rrjedhën e tubacioneve.
• Tee saldimi me fole (SW Tee)– Tezat e barabarta dhe reduktuese për degëzim.
• Socket Weld Union– lejon çmontimin dhe mirëmbajtjen e lehtë.
• Kapak saldimi i folesë (Kapak SW)– mbyll fundin e një tubi.
• Fllanxha e saldimit me fole / Lidhja e saldimit me fole– përdoret me nyje saldimi me fole për sisteme kompakte me fllanxha.

• Falsifikimi:Boshllëqe me-fortësi të lartë të farkëtuara në format e nevojshme të përshtatjes.
• Përpunimi:Përpunim preciz i hapjes së folesë, thellësisë dhe rrezes.
• Trajtimi termik:Normalizuar, pjekje ose shuar dhe kalitur sipas shkallës.
• Mbarimi i sipërfaqes:Mbarimi i lëmuar për të reduktuar turbulencat, pastrim/veshje e jashtme sipas nevojës.

Octal Pipe zbaton programe strikte QA/QC për çdo montim saldimi me fole, pasi cilësia e saldimit dhe përshtatja e folesë janë kritike për performancën:

• Testet e lëndëve të para:Përbërja kimike, tërheqja/rendimenti, fortësia.
• Kontrollet e dimensioneve:Thellësia e folesë, diametri i shpimit, trashësia e murit, tolerancat.
• Kontrolli i filetos së saldimit:Inspektimi vizual dhe verifikimi i profilit të saldimit.
• Testimi jo shkatërrues (NDT):UT, MT, PT dhe RT sipas nevojës.
• Testet e presionit dhe rrjedhjeve:Testim hidrostatik ose pneumatik për besueshmërinë e vulosjes.
• Dokumentacioni dhe gjurmueshmëria:Ofrohen MTR të plota për EN 10204 3.1/3.2, inspektim i palës së tretë-.

Të gjitha pajisjet e saldimit me fole nga Octal Pipe janë prodhuar sipas kërkesave ASME B16.11. Prodhimi standard mbulon:

• Gama e madhësisë:½″ – 4″ (deri në 6″ në dispozicion sipas kërkesës)
• Trashësia e murit / oraret:SCH 5, 10, 40, 80, XS dhe të tjera sipas nevojës
• Vlerësimet e presionit:3000#, 6000#, 9000# në varësi të materialit dhe trashësisë së murit

Dimensionet, oraret dhe klasat e presionit të personalizuara janë të disponueshme për nevojat specifike të projektit-.

• Aftësia e falsifikimit me efikasitet të lartë:Presionet e shumta të falsifikimit dhe qendrat e përpunimit na lejojnë të prodhojmë sasi të mëdha bashkimesh saldimi me fole, reduktues, bërryla dhe majë me strukturë të qëndrueshme kokrrizash dhe forcë uniforme në të gjitha grupet.
• Përpunimi me tolerancë të ngushtë-:CNC-përpunimi i kontrolluar i gropës dhe i folesë sigurojnë thellësi të saktë të folesë, sipërfaqe të brendshme të lëmuara dhe hapësirën e duhur për saldimin me fileto-kritike për linjat e vogla- me presion të lartë-.
• Përsëritshmëri e qëndrueshme dimensionale:Kontrollet e automatizuara të matësit mbajnë kontroll të rreptë të OD, ID-së dhe trashësisë së murit, në mënyrë që pajisjet të përputhen saktësisht me tubat gjatë instalimit, duke reduktuar-rregullimet në sitin.
• Gjurmueshmëria e grupit të materialit:Çdo bosh i falsifikuar dhe montim i përfunduar mbart një kod të gjurmueshëm të lidhur me numrin e tij të nxehtësisë, parametrat e falsifikimit dhe të dhënat e inspektimit, duke mbështetur flukset e punës strikte të QA/QC të projektit.
• Prodhimi fleksibël i drejtuar nga projekti-:Ne koordinojmë prodhimin me oraret e tubacioneve të klientëve, duke mundësuar prodhimin me përparësi të pajisjeve të saldimit me fole 3,000# dhe 6,000# të përdorura shpesh ose të komponentëve me hapje të personalizuar-.

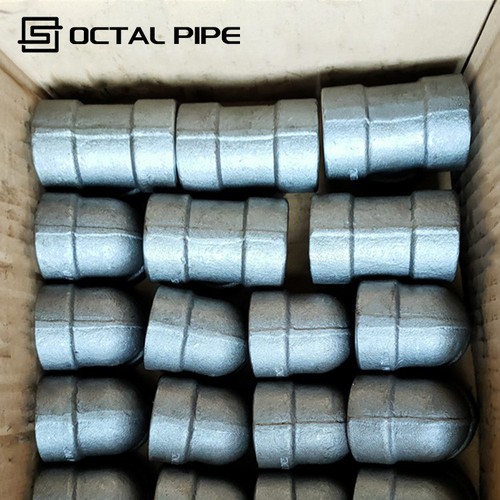

• Eksporto- rrjedhën e gatshme të punës:Shenjat, paketimi dhe dokumentacioni i standardizuar sigurojnë që pajisjet e vogla të falsifikuara- të arrijnë pa gërvishtje, dëmtime të sipërfaqes ose ndotje- të gatshme për inspektim dhe instalim të drejtpërdrejtë.

• Instrumentimi dhe tubacionet e shërbimeve (naftë dhe gaz, rafineri)
• Linjat e avullit dhe sistemet hidraulike
• Rrëshqitjet e fabrikës kimike dhe petrokimike
• Sisteme ndihmëse dhe kontrolli me presion të lartë-
• Qarqet e mirëmbajtjes dhe anashkalimit ku bashkimet thjeshtojnë çmontimin

• Gama gjithëpërfshirëse e pajisjeve të saldimit me fole në magazinë
• Prodhuar për ASME B16.11 me materiale të çertifikuara
• Opsione të gjera materiale: karboni, aliazh, inox, dupleks
• Sigurim i plotë i cilësisë me testim dimensionale, NDT dhe presion
• Dorëzimi i shpejtë dhe mbështetje teknike për projektet globale

• Standard:ASME B16.11
• Gama e madhësisë:½″ – 4″ (6″ sipas kërkesës)
• Vlerësimet e presionit: 3000#, 6000#, 9000#
• Oraret:SCH 5 - XS (disponohet me porosi)
• Llojet:Bashkim, Reduktues, Bërryl, Tee, Bashkim, Kapak, Saldim me fole me fllanxha
• Materialet:Çeliku i karbonit, çelik aliazh, çelik inox, dupleks
