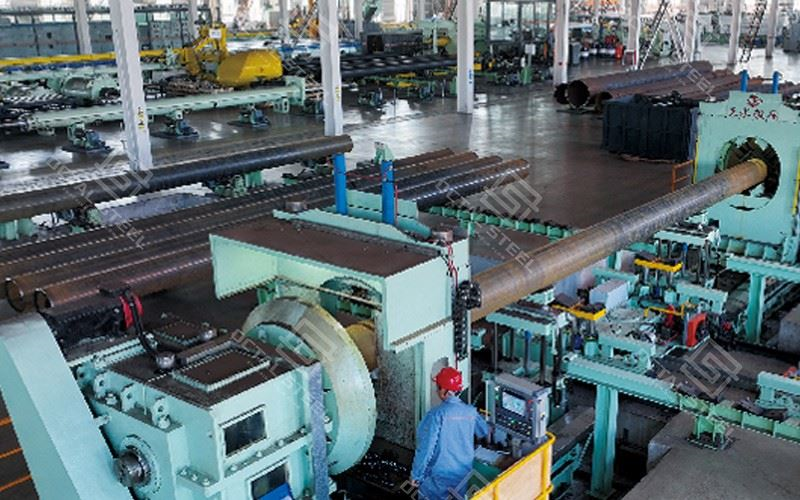

Linja e prodhimit të tubave LSAW

Një mulli tubash LSAW është një investim- afatgjatë. Kur blerësit shikojnë një linjë prodhimi, ata nuk pyesin vetëm "A mund të prodhojë tub LSAW?" - ata kujdesen përmadhësia dhe diapazoni i shkallës, cilësia e qëndrueshme, prodhimi për ndërrim, niveli i automatizimit, kontrolli dixhital dhe kostoja e funksionimit. Një linjë e mirë jep tubacion të qëndrueshëm,-në përputhje me API, me efikasitet të parashikueshëm; një linjë e varfër bëhet një pengesë dhe një barrë mirëmbajtjeje.

Më poshtë është një përshkrim{0}} anësor i një furnitori modernLinja e prodhimit të tubave të çelikut JCOE LSAW, bazuar në procesin tipik të treguar në diagramin tuaj të rrjedhës.

Kjo linjë e prodhimit të tubave të çelikut LSAW është projektuar për mullinj që kanë nevojë për furnizimtub muri me diametër të madh-të rëndë{{1}për tubacione ndër-vendesh dhe punë të rënda strukturore. Me formimin JCOE,-saldimin me sharrë të dyanshme dhe zgjerimin e ftohtë të plotë-, linja mund të konfigurohet përTub linjë API 5L, tub grumbullimi ose tub strukturor, në varësi të fokusit tuaj të tregut.

Projektet tipike përfshijnëlinjat e transmetimit të naftës dhe gazit në distanca të gjata, tubacionet kryesore të ujit, xhaketat në det dhe bazamentet monopile, dhe grumbujt e mëdhenj në tokë. Pajisjet dhe faqosja janë përshtatur rreth gamës tuaj të madhësisë së synuar dhe tonazhit vjetor, kështu që ju mund të arrini rezultate konkurruese pa investuar mbi-në kapacitetin e papërdorur.

Dizajni i udhëhequr nga inxhinieri-, jo vetëm një listë e pajisjeve
Ne fillojmë nga përzierja e produktit tuaj, standardet e synuara (API/ASTM/EN/GB), tonazhi dhe kushtet e punëtorisë, më pas hartojmë linjën rreth-duke shmangur makineritë e vogla-, investimin e tepërt- ose pengesat midis formimit, saldimit, NDT dhe veshjes.

Zgjidhje e integruar nga tubi në veshje
Linjat e veshjes LSAW, SSAW, ERW, seamless dhe 3LPE/FBE janë planifikuar si një sistem me kapacitete dhe logjistikë të përputhur, kështu që ju merreni me një furnizues përgjegjës në vend që të koordinoni disa shitës dhe njësi të papajtueshme.

Kontroll inteligjent dhe gjurmueshmëri e plotë e cilësisë së cilësisë- të integruar
Ne integrojmë PLC/MES ose SCADA në mënyrë që parametrat kryesorë (saldimi, zgjerimi, hidrotesti, veshja) të monitorohen dhe regjistrohen për çdo tub, duke ju dhënë alarme në kohë reale, raporte automatike dhe gjurmueshmëri të plotë të prodhimit + QA për auditimet e klientëve.

Fillimi më i shpejtë-dhe rreziku më i ulët i projektit
Ju merrni një linjë që arrin prodhimin e qëndrueshëm, të shitur më shpejt, me më pak prishje dhe më pak prova-dhe-. Për ta bërë këtë, ne përfshijmë projektimin e procesit, paraqitjen, mbikëqyrjen e instalimit, vënien në punë dhe trajnimin e operatorëve, kështu që ju nuk po merrni vetëm makineri-ju po merrni një sistem prodhimi që mund të fillojë të gjenerojë fluks monetar në një kohë shumë më të shkurtër.

Kostoja e ciklit të jetës-dhe përmirësimi në mendje
Ju nuk po paguani vetëm për linjën sot, por po paguani edhe për koston e saj të funksionimit gjatë 10-15 viteve të ardhshme. Ne zgjedhim pajisjet kryesore duke pasur parasysh përdorimin e energjisë, materialet harxhuese, pjesët e këmbimit dhe rrezikun e kohës së ndërprerjes, në mënyrë që kostoja juaj e funksionimit për ton të mbetet konkurruese. Linja është projektuar gjithashtu me shtigje të qarta përmirësimi për automatizimin, madhësi të reja dhe nota më të larta, kështu që kur tregu juaj ndryshon, ju mund të përshtateni dhe zgjeroheni në vend që të hiqni gjithçka dhe të filloni përsëri.

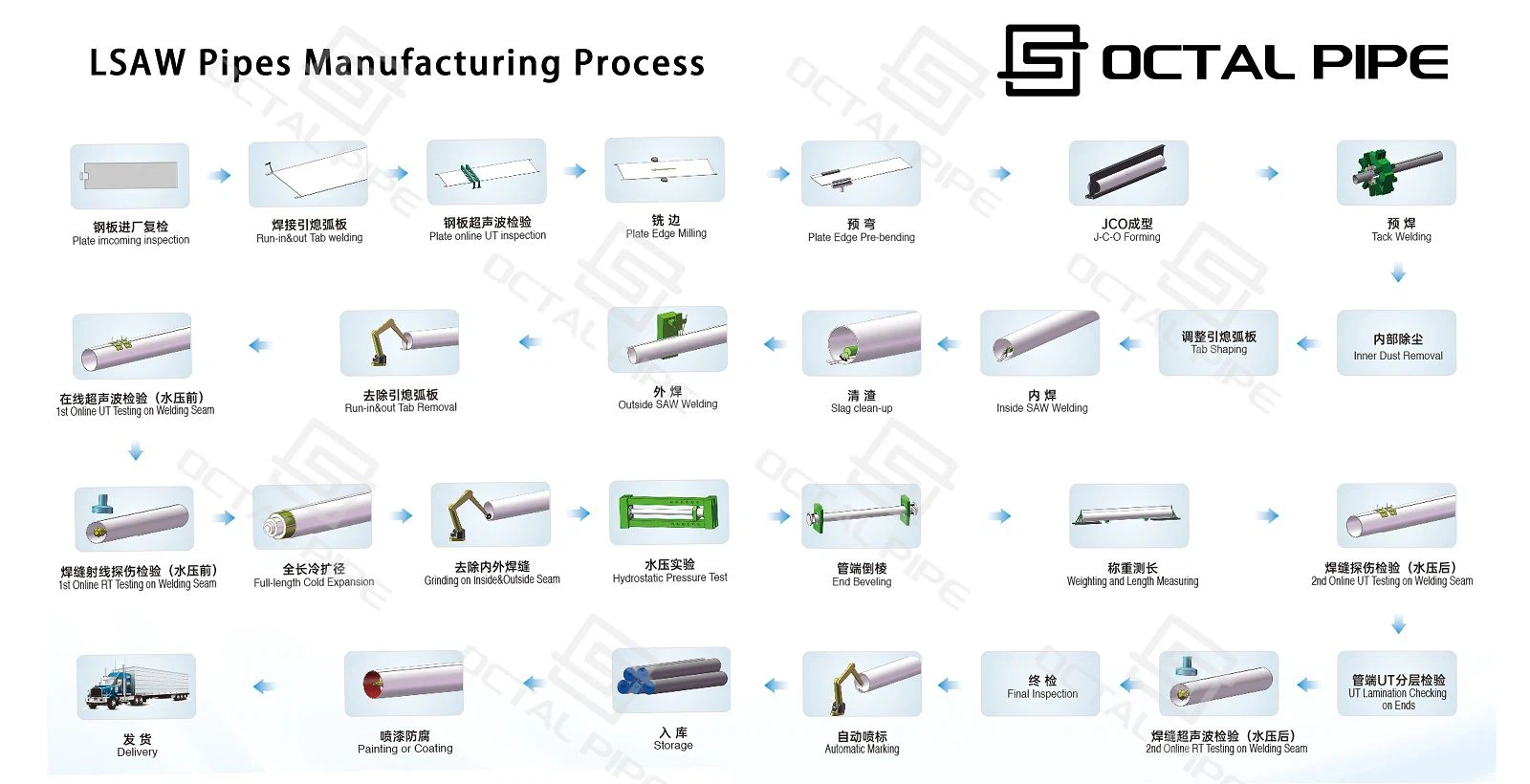

Diagrami tregon rrjedhën e plotë të prodhimit të tubave të çelikut JCOE LSAW, nga pllaka në tubin e përfunduar gati për veshje:

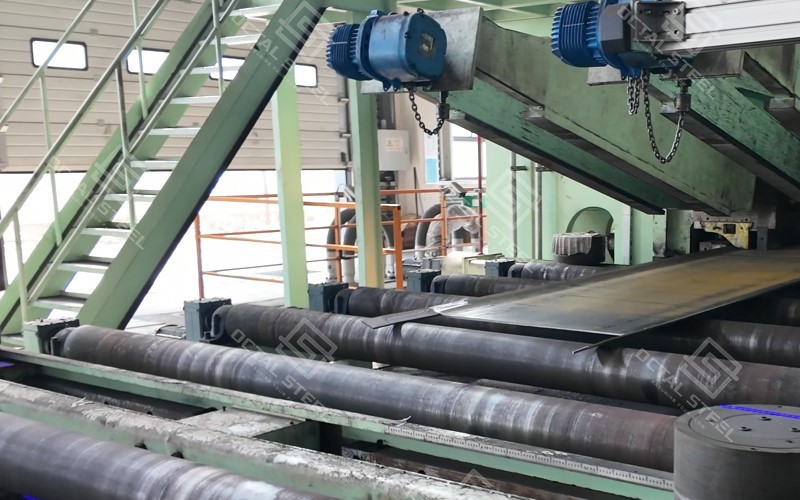

1. Përgatitja e pllakave dhe inspektimi i UT
2. Frezimi i skajeve dhe para{0}}përkulja e skajeve
3. Formimi J–C–O dhe saldimi me ngjitje

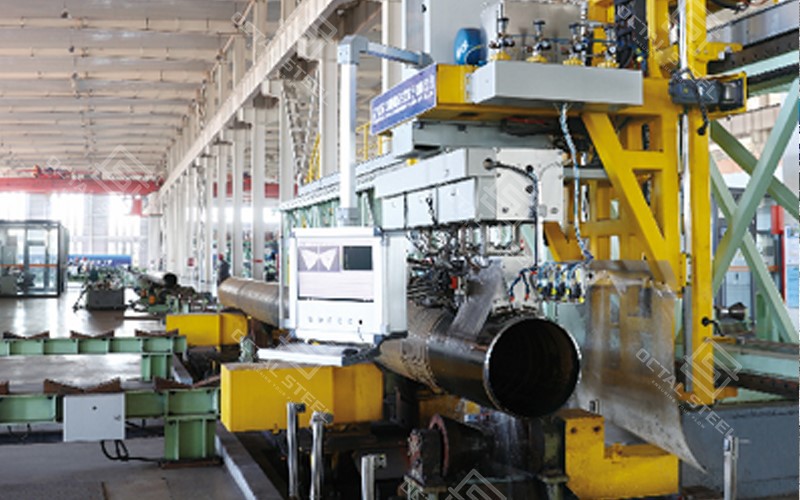

4. Saldim i brendshëm dhe i jashtëm me shumë{0}}SAW
5. Inspektimi në internet UT / RT i shtresës së saldimit
6. Zgjerim dhe drejtim i ftohtë-gjatë të plotë
7. Testimi hidrostatik dhe NDT përfundimtare
8. Përfundoni pjerrësinë, matjen, peshimin dhe shënjimin
9. Transferimi në lyerje ose veshje dhe ruajtje 3LPE/FBE

Çdo investitor ka një përzierje produktesh, ndërtesa dhe buxhet të ndryshëm, kështu që ne nuk ofrojmë një zgjidhje "një plan urbanistik për të gjithë". Linja e prodhimit LSAW është konfiguruar rreth jushmadhësitë e synuara, tonazhi vjetor dhe punëtoria ekzistuese, kështu që ju merrni kapacitet të mjaftueshëm pa ndërtuar një-përmasa të mëdha, të vështira--për të punuar.

• Zgjedhjet e kapacitetit

Modelet tipike variojnë nga200,000 t/vit deri në 1,000,000 t/vit, me shpejtësi formimi, saldimi, zgjerimi dhe testimi të përputhen me njëra-tjetrën. Për shembull, mund të projektohet një linjë 300,000 t/vit8–10 tuba/orë, ndërsa një linjë 700,000+ t/vit mund të synojë18–22 tuba/orë, me stacione SAW, zgjerues dhe hidrotester të gjitha të madhësive për të mbajtur ritmin.

• Fleksibiliteti i paraqitjes – vija e drejtë, në formë U- ose paralele

Ne e përshtatim planin me ndërtesën tuaj dhe mbulimin e vinçit.
Për shembull:

1. Në njëplan-drejtë, pllakë UT → mulli buzësh → shtypje JCOE → brenda SAW → jashtë SAW → zgjerues i ftohtë → hidrotest → pjerrët ndjekin të gjitha një drejtim, ideale për një gji të gjatë e të ngushtë.
2. Në njëParaqitja në formë U-, shtypja JCOE dhe saldimi SAW janë në njërën anë të punishtes, dhe zgjeruesi i ftohtë + hidrotester funksionojnë paralelisht në anën e kundërt; tubacionet transferohen nëpër, kështu që juzvogëloni gjatësinë e ndërtesës dhe distancën e udhëtimit të vinçit.
3. Aty ku keni gjithashtu një linjë të qetë, ne mund ta vendosim atëfurra e ringrohjes me rreze në këmbë-dhemulli shpuesnë një vend të veçantë fund-, pastaj ndani logjistikën e përfundimit, NDT dhe veshjes me linjën LSAW për të kursyer hapësirë ​​dhe kosto të trajtimit.

Ideja është e thjeshtë: përdorni ndërtesat tuaja ekzistuese dhe shinat e vinçave sa më shumë që të jetë e mundur dhe rregulloni pajisjet në këtë mënyrëmateriali rrjedh përparanë vend të vinçave me zig-zage dhe bllokim.

• Niveli i automatizimit - sa njerëz për ndërrim, çfarë bëjnë

Ne projektojmë nivelin e automatizimit që të përputhet me kostot tuaja të punës dhe stilin e menaxhimit:

1. A më shumë linjë manualemund të ketë nevojë përreth20–30 operatorë për turnpërgjatë përgatitjes së pllakës, formimit, SAW, zgjeruesit, hidrotestit dhe përfundimit. Operatorët vendosin manualisht shumë parametra dhe lëvizin më shpesh tubat me vinça lart.
2. A linjë më e lartë-automatizimimund të vrapojë me rreth10–15 operatorë për ndërrim, sepse më shumë stacione përdorin gjurmimin automatik të shtresave, programet e paracaktuara të saldimit, rikuperimin automatik të fluksit, karrocat automatike të transferimit të tubave, UT në internet me shënim automatik dhe ekrane të centralizuara kontrolli në një dhomë kontrolli.

Në të dyja rastet produkti është në përputhje me API-, porkostoja e punës për-ton, stabiliteti dhe lehtësia e menaxhimitjanë shumë të ndryshme. Ne ju ndihmojmë të zgjidhni një nivel ku juperiudha e kthimit dhe funksionimi{0}}ditë në-kanë kuptim.

• Integrimi i veshjes

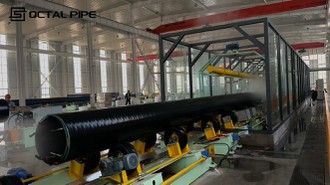

Kur investoni gjithashtu në njëLinja e veshjes 3LPE / 3LPP / FBE ose linja e lyerjes, ne projektojmë daljen e linjës LSAW dhe hyrjen e linjës së veshjes në mënyrë që tubat të lëvizin me transportues, me makinë ose me rul direkt në shpërthim dhe veshje. Kjo redukton dëmtimet e trajtimit të oborrit, kursen kohën e pirunit/vinçit dhe ju lejon të përdorni tubin dhe veshjen e çelikut si një rrjedhë e vazhdueshme prodhimi.

• Me bazë në Kinë-, afër mullinjve të vërtetë të tubacioneve

Ne jemi të vendosur në Kinë, ku punojnë shumica e fabrikave të mëdha në botë LSAW, SSAW dhe ERW. Ne punojmë drejtpërdrejt me prodhuesit lokalë të pajisjeve dhe fabrikat operative, kështu që linja që ne projektojmë për ju bazohet në teknologjinë e provuar kineze, të dhëna reale të prodhimit dhe në atë që funksionon në të vërtetë në katin e dyqanit-jo thjesht një dizajn broshurash.

• Qasje në teknologji të avancuar por të pjekur

Fabrikat kineze përdorin presat më të fundit JCOE, sistemet SAW me shumë tela dhe saldim/NDT kontroll çdo ditë. Ne ju ndihmojmë të zgjidhni pajisjet dhe sistemet e kontrollit që janë teknikisht të avancuara dhe tashmë të testuara në terren në impiantet e tonazhit të lartë{{3}, në mënyrë që të mos bëheni një "vend testimi" për zgjidhje të paprovuara.

• Vlera e qartë për paratë, jo vetëm një çmim i ulët

Ne nuk po përpiqemi të jemi grupi më i lirë i makinerive në letër. Në vend të kësaj, ne kombinojmë CAPEX të arsyeshëm me kosto më të ulëta të fshehura: plan urbanistik më të mirë, më pak operatorë për të njëjtin rezultat, më pak skrap dhe ripërpunim, QA dhe auditime më të lehta. Për ju, kjo do të thotë një linjë me një periudhë kthimi realiste dhe një kosto për ton që mund të konkurrojë në tregun tuaj të synuar.

• Investime transparente dhe rrugë përmirësimi në të ardhmen

Që në fillim ne ju tregojmë konfigurime të ndryshme-kapaciteti, niveli i automatizimit, stafi, përdorimi i energjisë-që të kuptoni se për çfarë paguani dhe çfarë mund të fitoni. Linja është projektuar që të mund të përmirësoni më vonë (më shumë automatizim, nota më të larta, NDT shtesë ose kapacitet veshjeje) pa rindërtuar nga zero, duke mbrojtur investimin tuaj ndërsa biznesi juaj rritet.

Certifikatat



Certifikata CE

Certifikata ISO 9001

Certifikata API Q1

Certifikata ABS

Certifikata AP-5L

Certifikata API-5CT



Linja e prodhimit të tubave çeliku LSAW (JCOE).

Parametrat kryesorë teknikë (Zgjidhje e personalizuar)

• Procesi i formimit: J-C-O-E duke formuarmeSaldim me hark të dyfishtë-me shumë-tela (SAW)
• Lloji i produktit: mur me diametër të madh,- të trashëTuba çeliku LSAWpër tubacione dhe aplikime strukturore
• Gama e diametrit të tubit (OD): 16"–56" (406–1422 mm)
• Gjatësia e tubit: Deri në 12 m(gjatësi fikse ose e rastësishme)
• Standardet e Zbatueshme: API 5L / ISO 3183 / GB/T 9711(disponohet personalizimi i bazuar në projekt-)
• Konfigurimi i pajisjes kryesore:

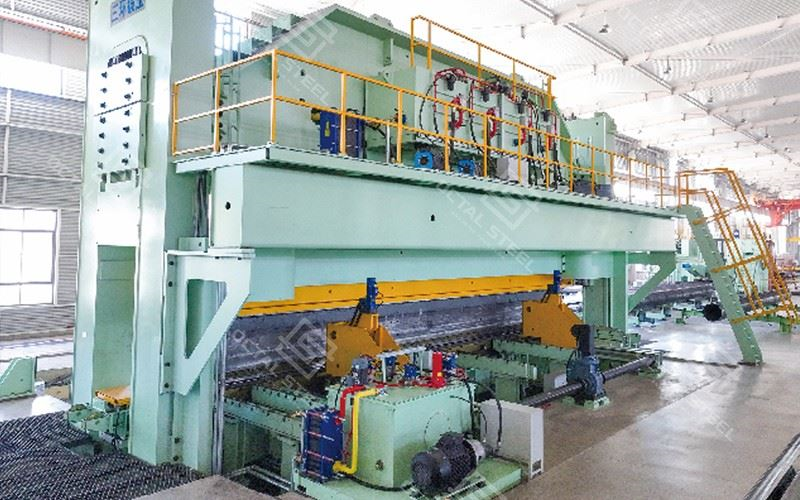

• Frezimi i skajeve dhe{0}}përkulja paraprake →Makinë formuese JCO→ saldim me ngjitje → SAW brenda dhe jashtë → zgjerim në të ftohtë → testim hidrostatik → inspektim UT/RT → pjerrësi dhe shënimi i skajit të tubit
