Me këllëf-Vrima kundër vrimës së hapur: Kur të përdoren astarët me çarje ose tuba me vrima

Sot është një temë e zakonshme "bleni gabim / ekzekutoni gabim / ripunoni më vonë" në faqe:Shtresëkundrejt Zgjatjes së kasës me çarje kundrejt tubit të shpuar-cili është ndryshimi i vërtetë?

Me siguri i keni dëgjuar më parë këto:

Është e gjitha vetëm tub me hapje, apo jo?
Slotet dhe vrimat lejojnë që lëngjet të hyjnë- secila prej tyre funksionon.
Le të përdorim një zgjatim të kasës me vrima atje dhe të kursejmë kohë më vonë.

Duken të arsyeshme, por pikërisht këtu nisin gabimet e kushtueshme. Këto të treja mund të duken të ngjashme, por ato janë ndërtuar për punë të ndryshme. Trajtojini si të njëjtin artikull dhe mund të përfundoni me lyerje, mbyllje, probleme-ose makth-prokurimi dhe pranim që nuk përputhen me atë që kërkon projekti.

Le të jemi të qartë se për çfarë shërben secili

Shtresë: "shtylla" e pusit. Mbështetja strukturore, integriteti i presionit, izolimi zonal dhe baza e çimentimit. Nuk është projektuar kryesisht si një komponent i hyrjes.
Zgjatja e kasës me çarje (Liner/Zgjatje me çarje): një shteg prurjeje me mbajtje të kufizuar të rërës. Variablat kryesorë janë gjerësia e slotit dhe modeli i slotit.
Tub i shpuar (Liner i shpuar): një rrugë hyrëse përmes vrimave. Variablat kryesorë janë diametri i vrimës, hapi/modeli i vrimës dhe zona e hapur; Kontrolli i rërës zakonisht mbështetet në strategjinë e përgjithshme të përfundimit, jo vetëm në tubin e shpuar.

Një tabelë jep përfundimin: Çfarë zgjidh secili

Artikulli	Shtresë	Zgjatje e kasës me vrima (Liner me vrima/Zgjatje)	Tub i shpuar (Otar i shpuar)
Funksioni primar	Mbështetja strukturore e pusit, izolimi zonal, frenimi i presionit, baza e çimentimit	Ofron hyrje gjatë përdorimit të madhësisë së folesë për të "frenuar" pak rërë (kontroll i kufizuar i rërës)	Siguron hyrje përmes vrimave; mund të thjeshtojë përfundimin ose të mundësojë hyrje të lokalizuar
Vendndodhja tipike	Seksionet e plota të pusit / vargjet e shtresës së jashtme sipas intervalit	Përdoret shpesh në intervale me vrima të hapura/zbathur si rreshtim/zgjatje	Përdoret në intervale specifike të hyrjeve; ndonjëherë konsiderohet si një komponent alternativ i hyrjes
Kontrolli i prurjeve	Zakonisht varet nga mjetet e mëvonshme shpuese/përfunduese	Ndikuar nga gjerësia e slotit + modeli i slotit + zona e hapur	Ndikuar nga diametri i vrimës + hapi / modeli i vrimës + zona e hapur
Kontrolli i rërës	Asnjë në vetvete	E kufizuar; varet nga përputhja e gjerësisë së folesë me rërën e formimit	Përgjithësisht më i dobët se slotet në zona të ngjashme të hapura; shpesh ka nevojë për masa shtesë
Rreziqet kryesore	Çështjet e dështimit të izolimit / integritetit dhe pranimit	Gjerësia e gabuar e folesë → mbyllja ose lëmimi; gërvishtjet/skajet e slotit → vraponi-në probleme dhe humbje presioni	Dizajn i dobët i vrimës → lëmimi/erozioni; gërvishtjet/skajet e vrimave → ekzekutohen-në probleme
Logjika e përfundimit	I nxitur nga integriteti dhe pranimi	Prurje + mbajtje e lehtë e rërës e nxitur	Dizajni i shtegut të hyrjes i drejtuar

Shënim kryesor:Në aplikacionet me kava-vrima, mbështetja në një ekran/seksion të çarë si masa e vetme e kontrollit- me rërë mund të jetë rrezik më i lartë, sepseunaza/perforimet mund të mbushen me rërë dhe të ulin produktivitetin; vlerësoni atë brenda planit të plotë të përfundimit.

Pse të gjithë mund të "lënë lëngjet të hyjnë", por rezultatet në terren ndryshojnë?

1. Për shkak se lloji i hapjes (vrima kundrejt vrimave) ndryshon tre gjëra: ndjeshmëria e mbylljes kundrejt lëmimit, jetëgjatësia e erozionit dhe rreziku-.

Mbyllja në prizë kundrejt lëmimit: madhësia e gabuar e hapjes shkakton dështime të kundërta
Gjerësia e folesë/diametri i vrimës shumë i vogël: rrezik më i lartë i mbylljes, rënie më e lartë e presionit, ulje e produktivitetit (nganjëherë fillon "mirë" dhe degradohet me kalimin e kohës).

Shumë i madh: rrezik më i lartë i lëmimit, erozioni në rrjedhën e poshtme dhe dëmtimi i valvulave/kolektorëve dhe pajisjeve të tjera.

Vendet zgjidhen shpesh për "mbajtjen e lehtë të rërës", sepse gjerësia e slotit mund të veprojë si një shkallë filtrimi. Por është ende një kontroll "e lehtë" me rërë, jo një sistem kontrolli i plotë-me rërë.

2. Erozioni: skajet janë pikat e dobëta
Me ritme të larta me lëndë të ngurta dhe tërheqje të lartë, të dy skajet e çarjeve dhe skajet e vrimave mund të gërryhen. Zona më e lartë e hapur nuk është automatikisht më e mirë. Jetëgjatësia e erozionit dhe cilësia e skajit (zhgërryerja, përfundimi i skajeve, pastrimi) duhet të rishikohen së bashku me modelin e hyrjes.

3. Run-në rrezik: shumë probleme "nuk mund ta ekzekutoj" vijnë nga kontrolli i dobët i përpunimit

Nëse gërvishtjet, deformimi ose pastrimi nuk kontrollohen pas çarjes/shpimit, mund të shihni:

mbyll-gjatë ekzekutimit-në
defekte drift/ID
deformimi lokal që kufizon mjetet e mëvonshme

Kjo është arsyeja pse projektet e mira nuk kërkojnë vetëm "parametrat e hapjes". Ata gjithashtu kërkojnë të dhënat e pranimit (kontrollet e zhvendosjes/ID, raportet dimensionale) dhe mënyrën se si janë përfunduar hapjet. Për projektet Octal Pipe, këta artikuj zakonisht janë të rreshtuara në fillim-dimensionet dhe faqosja e hapjes, përfundimi i skajeve, regjistrimet e rrëshqitjes/dimensionit dhe një paketë dokumentacioni e përputhur-në mënyrë që sajti të mos përfundojë në rregullimin e problemeve të parandalueshme.

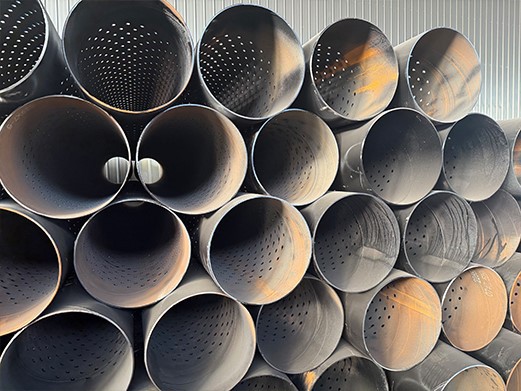

perforated casing hole pattern close-up-octal pipe cased hole sand control flow path illustration-octal pipe

Tre gabimet më të zakonshme të përzgjedhjes

Skenari A: Ju mendoni se keni nevojë për kontroll të rërës, por keni nevojë vetëm për hyrje
Nëse formacioni nuk është i prirur për lëmim, zgjedhja e slotave "për kontrollin e rërës" mund të rrisë rrezikun e mbylljes dhe humbjen e presionit. Në shumë raste, një dizajn i shpuar është i mjaftueshëm dhe më i thjeshtë për t'u specifikuar (diametri i vrimës, hapi, gjatësia e intervalit të hapur).

Skenari B: Ju prisni vetëm vrima/slota për të zgjidhur kontrollin e rërës, por përfundimi nuk ka asnjë rezervë
Nëse lëmimi është i mundshëm (shkalla e lartë, tërheqje e lartë, lëndë të ngurta të konsiderueshme), mbështetja vetëm në vrima ose vrima mund të jetë e rrezikshme. Nëse keni nevojë për ekrane, paketë zhavorri ose sisteme të tjera kontrolli me rërë-është një vendim- i nivelit të sistemit, jo vetëm "slots kundër vrimave".

Skenari C: Ju nënvlerësoni pranimin dhe dokumentacionin
Me kërkesat EPC/TPI/eksporti, problemet shfaqen shpesh në portat e dokumentacionit dhe pranimit:

RFQ kërkon 3.1/3.2, NDT, të dhënat e provës, por furnizuesi nuk mund të dorëzojë grupe të plota
Ju duhet një Libër MDR/Data, por merrni vetëm një MTC bazë
Ju nevojiten regjistrimet e hapjes së madhësisë / paraqitjes, por merrni vetëm konfirmim verbal

Këtu kalojnë oraret. Octal Pipe zakonisht fillon duke rreshtuar një listë të qartë dokumentesh (çfarë dërgohet si parazgjedhje, çfarë është opsionale, çfarë ka nevojë për dëshmi-të palës së tretë) për të reduktuar herët pasigurinë e pranimit.

Për të konverguar shpejt në lojëra elektronike kundrejt vrimave, përgatituni

Lloji i plotësimit: vrimë e hapur ose me kuti-; do të ketë perforim diku tjetër?
Formimi: shpërndarja e madhësisë së rërës, përmbajtja e gjobës, historia e lëmimit
Norma dhe tërheqja: shkalla e synuar dhe diapazoni i pritshëm i rënies së presionit
Shërbimi: media, temperatura, CO2/H2S, ngarkimi i lëndëve të ngurta
Prioriteti: maksimizoni hyrjen / minimizoni lëmimin / maksimizoni jetën
Bazat e tubit: OD, trashësia e murit, klasa, lidhja, gjatësia
Dizajni i hapjes: gjerësia e hapjes ose diametri i vrimës, modeli/katrana, gjatësia e intervalit të hapur, zona e hapur e synuar
Pranimi dhe dokumentet: raporti i rrëshqitjes/ID, kërkesa për heqjen e gërvishtjeve, NDT, testet, 3.1/3.2, Libri MDR/Data, dëshmitar TPI nëse kërkohet

Pyetje të zakonshme

Pyetja 1: A është një astar me çarje e njëjtë me një ekran?
Jo saktësisht. Një astar me slota përdor lojëra elektronike të përpunuara; "ekrani" shpesh i referohet modeleve më të specializuara të kontrollit të rërës-. Slotet mund të jenë një opsion më i lehtë për mbajtjen e hyrjes/rërës-, ndërsa ekranet zakonisht janë pjesë e një strategjie kontrolli të dedikuar me rërë-.

Pyetja 2: A është gjithmonë më mirë zona më e hapur?
Jo gjithmonë. Më shumë hapje mund të rrisin rrezikun e erozionit, të zvogëlojnë forcën lokale dhe të rrisin ndjeshmërinë ndaj mbylljes ose lëmimit. Madhësia dhe modeli i duhur varen nga formimi dhe kushtet e funksionimit.

Pyetja 3: A mund të mbështetem në vrima me kasë- si i vetmi kontroll me rërë?
Jini të kujdesshëm. Sjellja e vrimës me kasë varet gjithashtu nga perforimet, kushtet e unazës dhe depozitimi i rërës. Shpesh është më e sigurt të vlerësosh lojëra elektronike/vrima si pjesë e planit të përgjithshëm të përfundimit dhe kontrollit të rërës-.

Shënim përfundimtar
Mos filloni me "slots ose vrima". Filloni me objektivin real për atë interval: integritetin/izolimin, hyrjen ose kontrollin e rërës. Pasi objektivi të jetë i qartë, përzgjedhja bëhet më e shpejtë-dhe nëse intervali duhet të kalojë pranimin e rreptë, përcaktoni parametrat e hapjes dhe paketën e dokumentacionit në të njëjtën kohë.
