Tub i izoluar nga PU

Struktura e sistemit: Tub mbajtës çeliku + izolim i ngurtë me shkumë PU + xhaketë e jashtme HDPE/çeliku/FRP
Përçueshmëria termike: Më pak se ose e barabartë me 0,030 W/m·K, duke siguruar performancë të shkëlqyer izolimi
Dendësia e shkumës: 60–80 kg/m³ për forcë të qëndrueshme dhe humbje të ulët të nxehtësisë
Temperatura e funksionimit: -50 gradë deri në +140 gradë (afatshkurtër deri në 150 gradë )
Gama e madhësive: DN25–DN1200 (1"–48"), disponohen madhësi të personalizuara
Jeta e shërbimit: Më e madhe se ose e barabartë me 30 vjet në kushte normale

Dërgo Kërkesë

Hyrje e produktit

Pasqyrë e produktit

Tubi i izoluar nga poliuretani (PU), i njohur gjithashtu si izolim i tubave të para{0}}izoluar ose tubave me shkumë PU, është një sistem i përbërë i krijuar për të minimizuar humbjen ose fitimin e nxehtësisë gjatë transportit të lëngjeve. Duke kombinuar një tub mbajtës çeliku, izolim me shkumë poliuretani me performancë të lartë- dhe një xhaketë të jashtme mbrojtëse, ai arrin efikasitet të shkëlqyer termik, rezistencë ndaj korrozionit dhe qëndrueshmëri mekanike. Tubat e izoluar nga PU përdoren gjerësisht në rrjetet e ngrohjes dhe ftohjes qendrore, tubacionet e naftës dhe gazit dhe në sistemet e proceseve industriale, ku kursimi i energjisë dhe jeta e gjatë e shërbimit- janë kritike.

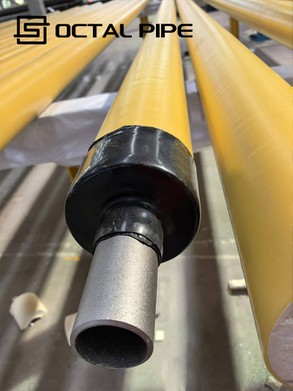

PU insulated steel pipe with HDPE outer jacket product display PU insulated pipe three-layer structure carrier pipe + PU foam + outer jacket

Struktura e tubit të izoluar nga PU

Një tubacion tipik i izoluar nga PU përbëhet nga tre shtresa integrale:

Tub transportues: Zakonisht çeliku i karbonit, çelik inox ose hekuri duktil, i ndërtuar për të përballuar presionin e brendshëm dhe kërkesat e transportit të lëngjeve.
Izolimi me shkumë poliuretani: Një shkumë e ngurtë, e mbyllur-
Xhaketë e jashtme / këllëf:-Polietileni me densitet të lartë (HDPE), çelik i galvanizuar ose tekstil me fije qelqi-plastik i përforcuar (FRP) për të mbrojtur kundër ndikimit mekanik, korrozionit, ekspozimit ndaj rrezeve ultraviolet dhe hyrjes së lagështisë.

Kjo strukturë me shtresa siguron që tubacionet të mbajnë temperaturën e lëngut ndërsa mbeten mekanikisht të qëndrueshme dhe rezistente ndaj instalimeve të vështira ose kushteve mjedisore.

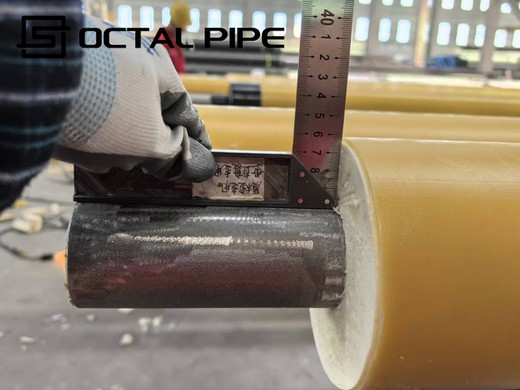

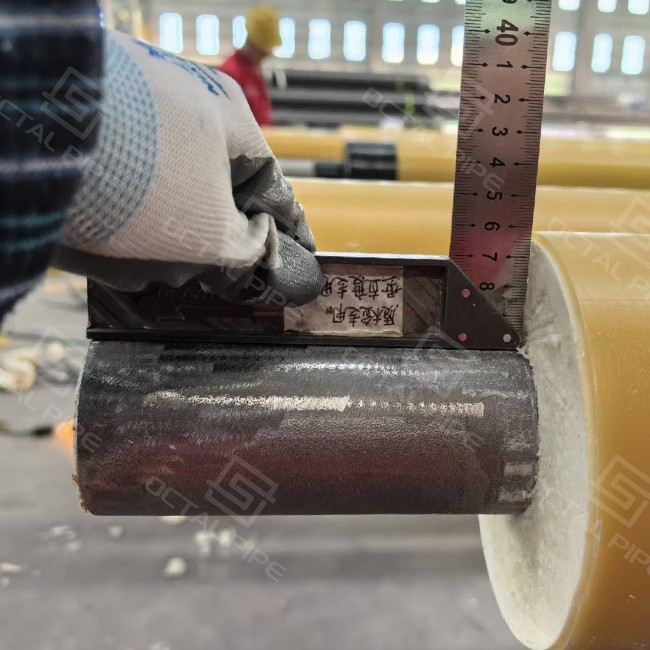

polyurethane foam insulation layer internal cross-section detail PU insulated pipe verticality inspection

Procesi i prodhimit

Përgatitja e tubave: Tubi mbajtës i pastruar, i shpërthyer ose i përgatitur për të siguruar lidhjen e duhur.
Kuvendi: Xhaketa e jashtme e pozicionuar në mënyrë koncentrike rreth tubit të çelikut me ndarës.
Injeksion i shkumës: Polioli dhe izocianati përzihen nën presion të lartë dhe injektohen në hendekun unazor.
Zgjerim & Kurim: Shkuma PU zgjerohet për të mbushur boshllëkun, ngjitet fort me çelikun dhe xhaketën, më pas ngurtësohet në një shtresë izoluese të ngurtë.
Kontrolli i cilësisë: Testi i densitetit të izolimit, kontrollet e ngjitjes, matja e përçueshmërisë termike, përfundimi i shkurtimit, testi hidrostatik dhe inspektimi i dimensioneve.

Avantazhet kryesore

Efikasitet i lartë termik: Koeficienti shumë i ulët i transferimit të nxehtësisë; zvogëlon humbjen e energjisë deri në 40–60% krahasuar me tubin e zhveshur prej çeliku.
Qëndrueshmëria: Jetë e gjatë shërbimi (më e madhe se ose e barabartë me 30 vjet) falë shkumës së ngurtë brenda
Mbrojtja nga korrozioni: Mburoja e jashtme kundër lagështirës së tokës, kimikateve dhe ekspozimit ndaj ultravjollcës.
Forca mekanike: Përballon ngarkesat e tokës, han
Aplikime të gjithanshme: I përshtatshëm për sistemet e tubacioneve të drejtpërdrejta-të groposura, mbitokësore dhe nënujore.
Kursimi i kostos: Humbja e reduktuar e nxehtësisë përkthehet në-kursime të konsiderueshme të energjisë operacionale afatgjatë.

Specifikimet teknike (tipike)

Dendësia e shkumës:60–80 kg/m³
Përçueshmëria termike:Më pak se ose e barabartë me 0,030 W/m·K
Temperatura e funksionimit:-50 gradë në +140 shkallë (afatshkurtër deri në 150 gradë )
Xhaketa e jashtme:HDPE / Çeliku / FRP
Madhësitë e tubave:DN 25 – DN 1200 (1″ – 48″), i disponueshëm me porosi
Jeta e shërbimit:Më e madhe ose e barabartë me 30 vjet

Aplikacionet

Tubacionet e ngrohjes dhe ftohjes qendrore
Transporti i naftës dhe gazit që kërkon stabilitet termik
Tubacionet e impianteve kimike dhe përpunuese
Rrjetet e shpërndarjes së ujit të klimës së ftohtë
HVAC industriale dhe sisteme ftohjeje

Pse të zgjidhni tubin oktal të izoluar PU

Teknologji e avancuar e shkumëzimit për densitet uniform të izolimit.
Opsione fleksibël të xhaketës
Pajtueshmëria me standardet ndërkombëtare për tubin mbajtës dhe izolimin.
Dokumentacioni i plotë i QA/QC duke përfshirë të dhënat e performancës termike dhe mekanike.
Rekorde të provuara të projekteve në rrjetet e ngrohjes, tubacionet e naftës në det të hapur dhe projektet industriale.
